新型電動釬探機設計

文件大小： 2.54 MB
下載次數：
文件評級：
更新時間：2014-09-26
發布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

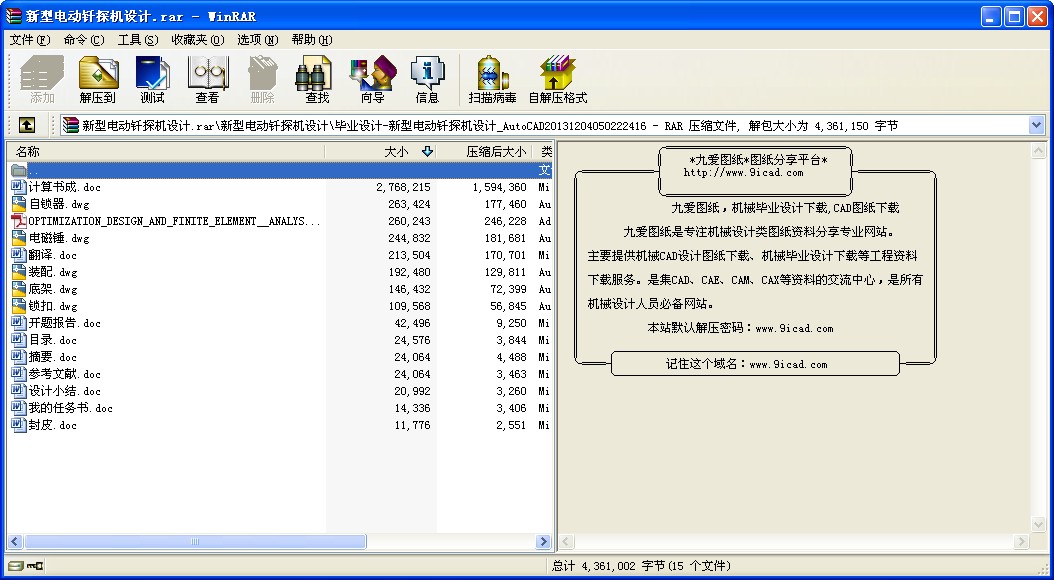

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

新型電動釬探機設計
本畢業設計（論文）課題任務的內容和要求（包括原始數據、技術要求、工作要求等）：

本畢業設計課題任務的內容：本設計是原有釬探設備的替代產品。主要由探桿、電磁錘頭、計數裝置、控制裝置、探桿起拔裝置等組成。
本設計要求結構設計合理，成本較低、滿足工作性能。而且操作方便的目的。設計成果要求設計圖紙和設計計算書各一套，并進行計算機仿真樣機和優化設計。

摘要
按照我國建筑規范，絕大部分建筑工程基礎土方開挖后都要對槽底地質進行勘探，一般稱釬探，以確定基礎下一定深度內地質的均勻度，看是否有局部過硬或過軟的地質情況，以便于地基處理。以往一般采用人工釬探的方式進行，但是人工釬探存在費用高、速度慢、不標準、力量不均等諸多弊端，且多數工人往往應付了事，起不到應有的效果。
本設計新型電動釬探機最大的優點是設計構思新穎，體積小，重量輕，結構緊湊，錘重一定，錘頭自然下落，無其他人為因素，運輸方便，移機快捷，安全可靠，便于維修，操作簡單，一看便會。采用單相電源，工作效率是人工打釬的五倍以上，可節省大量的人力物力及所需費用，有效縮短工期。
新型電動釬探機主要有三部分組成：電磁錘、自鎖器與地腳組成。其工作過程如下：用底架把探桿放置穩當，并與地面垂直，然后利用錘釬裝置錘擊探桿頭部，錘入一定的深度，并記錄錘擊次數，最后利用起釬設備把探桿從地下拔起，完成一次釬探工作，然后移動放釬器到下一釬探點接著進行釬探。

關鍵詞：電動新型釬探機
ABSTRACT
In accordance with China's building codes, the vast majority of construction projects based on the Turkish side to the bottom after excavation carried out geological exploration, the general said solder detectors, to determine the basis of certain geological, uniformity depth, to see whether there is a local soft or too tough Geological conditions, in order to deal with in the foundation. Ever exploration of the solder used artificial way, but the presence of the high cost of exploration brazing, slow, not standards, unequal power, and many other shortcomings, and the majority of workers often meet up, will not achieve due results.
The design of new electrical solder exploration of the biggest advantages is the design of new, small size, light weight, compact, heavy hammer will, hammerhead natural whereabouts, no other human factors, transportation convenient, shift-fast, safe, reliable, easy maintenance , simple operation, one will see. A single-phase power, efficiency is of a more than five times the solder, saving a lot of resources and cost effectively shorten the construction period.
Exploration of new electrical solder machine has three main components: the electromagnetic hammer, and with self-locking of the foot. The course of their work are as follows: The chassis-placed to secure exploration and vertical with the ground, and then solder used hammers hammering exploration devices at the head of the hammer to a certain depth, and record the number of hammering, the final use of the equipment from the solder Exploration - Uprooted from the ground, completed a solder exploration work, then move to the next-filler for exploration solder points followed by brazing exploration.
KEY WORDS：electromotion new type solder Exploration
目錄
第一章前言 1
1.1釬探機的常識和技術現狀 1
1.2人工釬探與釬探機的優缺點 1
1.3釬探機的市場前景 2
1.4釬探機工作過程和機械構造 3
1.5釬探的工藝標準 4
第二章總體設計 8
2.1概述 8
2.2設計任務 8
2.3設計目的 9
2.4設計方案選擇 9
2.5設計題目分析及設計思想 10
2.6設計主參數及機構類型確定 11
第三章主要部件設計 12
3.1電磁錘設計 12
3.2鎖釬器設計 20
第四章輔助部件設計 28
4.1底架設計 28
4.2控制系統設計 37
第五章釬探機的使用 38
5.1釬探機使用前的準備 38
5.2釬探機的使用 38
5.3釬探機的調整 38

參考文獻 39
設計小結 40
附：英文翻譯
英文原文 ...
