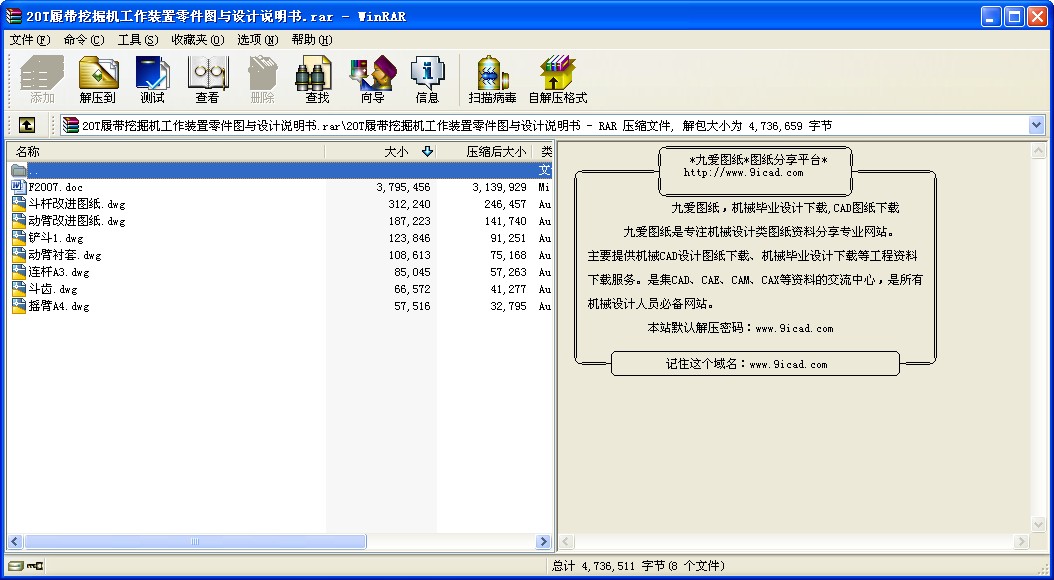

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

20T履帶挖掘機工作裝置零件圖與設計
2總體方案設計

2.1 工作裝置構成

1-斗桿油缸；2- 動臂； 3-油管； 4-動臂油缸； 5-鏟斗； 6-斗齒； 7-側板；
8-連桿； 9-曲柄： 10-鏟斗油缸； 11-斗桿.
圖2-1 工作裝置組成圖
圖2-1為液壓挖掘機工作裝置基本組成及傳動示意圖，如圖所示反鏟工作裝置由鏟斗5、連桿9、斗桿11、動臂2、相應的三組液壓缸1, 4,10等組成。動臂下鉸點鉸接在轉臺上，通過動臂缸的伸縮，使動臂連同整個工作裝置繞動臂下鉸點轉動。依靠斗桿缸使斗桿繞動臂的上鉸點轉動，而鏟斗鉸接于斗桿前端，通過鏟斗缸和連桿則使鏟斗繞斗桿前鉸點轉動。
挖掘作業時，接通回轉馬達、轉動轉臺，使工作裝置轉到挖掘位置，同時操縱動臂缸小腔進油使液壓缸回縮，動臂下降至鏟斗觸地后再操縱斗桿缸或鏟斗缸，液壓缸大腔進油而伸長，使鏟斗進行挖掘和裝載工作。鏟斗裝滿后，鏟斗缸和斗桿缸停動并操縱動臂缸大腔進油，使動臂抬起，隨即接通回轉馬達，使工作裝置轉到卸載位置，再操縱鏟斗缸或斗桿缸回縮，使鏟斗翻轉進行卸土。卸完后，工作裝置再轉至挖掘位置進行第二次挖掘循環[2]。
在實際挖掘作業中，由于土質情況、挖掘面條件以及挖掘機液壓系統的不同，反鏟裝置三種液壓缸在挖掘循環中的動作配合可以是多樣的、隨機的。上述過程僅為一般的理想過程。
挖掘機工作裝置的大臂與斗桿是變截面的箱梁結構，鏟斗是由厚度很薄的鋼板焊接而成。各油缸可看作是只承受拉壓載荷的桿。根據以上特征，可以對工作裝置進行適當簡化處理[3]。則可知單斗液壓挖掘機的工作裝置可以看成是由動臂、斗桿、鏟斗、動臂油缸、斗桿油缸、鏟斗油缸及連桿機構組成的具有三自由度的六桿機構，處理的具體簡圖如2-2所示。進一步簡化得圖如2-3所示。

圖2-2 工作裝置結構簡圖

1-鏟斗；2-連桿；3-斗桿；4-動臂；5-鏟斗油缸；6-斗桿油缸
圖2-3 工作裝置結構簡化圖
挖掘機的工作裝置經上面的簡化后實質是一組平面連桿機構，自由度是3，即工作裝置的幾何位置由動臂油缸長度L1、斗桿油缸長度L2、鏟斗油缸長度L3決定，當L1、L2、L3為某一確定的值時，工作裝置的位置也就能夠確定[2]。
2.2 動臂及斗桿的結構形式
動臂采用整體式彎動臂，這種結構形式在中型挖掘機中應用較為廣泛。其結構簡單、價廉，剛度相同時結構重量較組合式動臂輕[3]，且有利于得到較大的挖掘深度。
斗桿也有整體式和組合式兩種，大多數挖掘機采用整體式斗桿。在本設計中由于不需要調節斗桿的長度，故也采用整體式斗桿。
2.3 動臂油缸與鏟斗油缸的布置
動臂油缸裝在動臂的前下方，動臂的下支承點（即動臂與轉臺的鉸點）設在轉臺回轉中心之前并稍高于轉臺平面[3]，這樣的布置有利于反鏟的挖掘深度。油缸活塞桿端部與動臂的鉸點設在動臂箱體的中間，這樣雖然削弱了動臂的結構強度，但不影響動臂的下降幅度。并且布置中，動臂油缸在動臂的兩側各裝一只，這樣的雙動臂在結構上起到加強筋的作用，以彌補前面的不足。具體結構如圖2-4所示。
...
