畢業設計離心機全套

文件大小： 783.06 KB
下載次數：
文件評級：
更新時間：2014-09-24
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

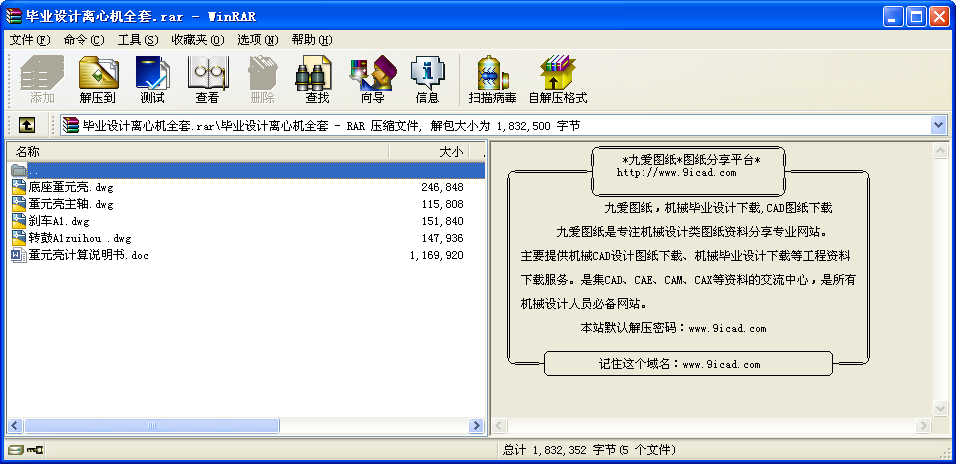

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

該畢業設計題目是Φ600液壓翻倒離心機的設計。在張建偉老師和孟輝波老師悉心指導下，我進行了轉鼓壁的厚度計算，攔液板的計算，轉鼓底的設計，功率計算和電動機的選擇，傳動皮帶的設計及選擇，主軸的設計和強度校核，軸承的選擇，翻到架的設計和強度計算，剎車的結構設計和強度計算，翻倒傳動部分的設計計算，和其它的一些設計計算。
在設計中，我首先要了解到離心機的工作原理：先由控制電路接通帶動轉鼓轉動的電動機，通過皮帶的傳動使轉鼓轉動，轉鼓轉動使物料固液分離，液體通過離心機底部的排液管流出，固體留在轉鼓壁上，然后再由控制電路接通翻倒電動機使離心機翻轉倒出固體，這樣就完成了分離的整個過程，這也是我們設計必須明白的。然后使了解離心機的各個零部件的構造和它們的材料工藝要求。最后對離心機進行整體的評定。

關鍵詞：離心機；轉鼓壁；轉鼓底；剎車；

目錄

第一章離心機轉鼓的壁厚計算與校核 ……………………………… 1
§1. 轉鼓壁的壁厚計算 …………………………………………… 1
§2. 檔液板的壁厚計算 …………………………………………… 2 第二章功率計算 ……………………………………………………… 3
§1. 所有回轉件的質量、質心及轉動慣量計算………………… 3
§2. 功率的計算和選擇…………………………………………… 7
第三章三角帶傳動設計計算………………………………………… 9 第四章主軸的設計計算……………………………………………… 11
§1. 主軸的結構設計……………………………………………… 11
§2. 主軸的受力分析……………………………………………… 12
§3. 主軸的強度計算……………………………………………… 13
§4. 軸承的選擇設計及壽命校核………………………………… 15
§5. 主軸臨界轉速設計…………………………………………… 17
第五章翻倒架的強度計算…………………………………………… 18
§1. 一些固定件質量、質心的計算……………………………… 18
§2. 翻倒架的強度計算…………………………………………… 21
§3. 右軸的結構設計與強度計算………………………………… 22
§4. 鍵的校核……………………………………………………… 25
第六章剎車論的結構設計與強度計算……………………………… 26
§1.制動系統的選擇 ……………………………………………… 26
§2.帶式制動器的強度校核 ……………………………………… 26
第七章翻倒傳動部分的設計計算…………………………………… 27
附錄一. ……………………………………………………………… 32
§1.外語文獻 ……………………………………………………… 32
§2.外語文獻中文翻譯 …………………………………………… 39
參考文獻 ……………………………………………………………… 46
附錄二.致謝 …………………………………………………………… 47

前言

離心機的發展有著悠久的歷史，早在19世紀30年代在德國便問世了第一臺離心機。在隨后的時間里，離心機的技術發展獲得了很大的進步，結構越來越緊湊，體積越來越小，分離效率不但提高等優點，使其在生產過程中得到廣泛應用。
離心機可以得到含濕量較低的固相和高純度的液相，節省大量勞動時間和精力,減輕勞動強度，改善工作條件，提高工作效率，還具有連續運轉，自動遙控，操作可靠安全，占地面積小等優點，很受歡迎。它的工作原理是以用轉鼓旋轉產生離心慣力，實現懸濁液，乳濁液及其它固液混合物料的分離或濃縮。
自動翻到卸料離心機是在三足式離心機的基礎上，經過改良設計而成的。它保留了三足式離心機對物料適應性強，分離精度高，運轉平穩，做簡單等優點。而新增了對翻到架的設計，采用機械反倒卸料的方式，簡化了操作過程，降低了勞動強度，提高了工作效率，同時液避免了刮刀卸料會破壞濾網和破壞物料晶粒的缺點。廣泛的應用于松散晶體物料的分離脫水及化工，輕工，食品等行業。
...
