雙梁門式起重機設計(120t-46m)

文件大小： 1.55 MB
下載次數：
文件評級：
更新時間：2014-09-24
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

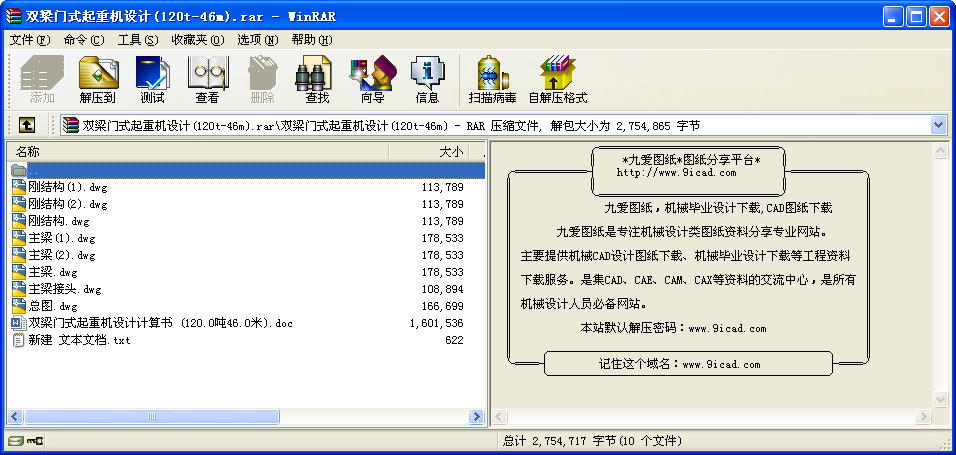

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

目錄
第一章設計初始參數-------------------------------------1
第一節基本參數--------------------------------------1
第二節選用設計參數----------------------------------1
第三節相關設計參數----------------------------------1
第四節設計許用值參數--------------------------------1
第二章起重機小車設計-----------------------------------3
第一節小車設計參數---------------------------------3
第二節設計計算（詳見橋吊計算書）-------------------3
第三章門機鋼結構部分設計計算---------------------------4
第一節結構型式、尺寸及計算截面---------------------4
一、門機正面型式及尺寸---------------------------4
二、門機支承架型式及尺寸-------------------------4
三、各截面尺寸及幾何特性-------------------------5
第二節載荷及其組合---------------------------------7
一、垂直作用載荷---------------------------------7
二、水平作用載荷---------------------------------8
三、載荷組合－－---------------------------------12
第三節龍門架強度設計計算---------------------------13
一、主梁內力計算---------------------------------13
二、主梁應力校核計算-----------------------------17
三、疲勞強度設計計算-----------------------------19
四、主梁腹板局部穩定校核-------------------------20
五、主梁整體穩定性－－---------------------------22
六、上蓋板局部彎曲應力---------------------------22
第四節龍門架剛度設計計算---------------------------25
一、主梁垂直靜剛度計算---------------------------25
二、主梁水平靜剛度計算---------------------------26
三、門架縱向靜剛度計算---------------------------27
四、主梁動剛度計算-------------------------------27
第五節支承架強度設計計算---------------------------29
一、垂直載荷作用下，馬鞍橫梁跨中截面內力計算-----29
二、水平載荷作用下，馬鞍橫梁跨中截面內力計算-----35
三、支承架各截面內力及應力-----------------------40
第六節支承架剛度設計計算---------------------------45
一、垂直載荷作用下，支承架的小車軌頂處位移-------45
二、水平載荷作用下，支承架的小車軌頂處位移-------849
第七節支腿整體穩定性計算---------------------------58
第八節連接螺栓強度計算-----------------------------60
一、馬鞍立柱下截面或上端梁截面的螺栓強度---------60
二、支腿下截面螺栓強度計算-----------------------62
第四章大車運行機構設計計算-----------------------------65
第一節設計相關參數及運行機構形式--------------------65
一. 設計相關參數---------------------------------65
二. 運行機構型式---------------------------------65
第二節運行支撐裝置計算------------------------------66
一. 輪壓計算-------------------------------------66
二. 車輪踏面疲勞強度校核-------------------------66
三. 車輪踏面靜強度校核---------------------------67
第三節運行阻力計算----------------------------------67
一. 摩擦阻力計算---------------------------------67
二. 風阻力計算-----------------------------------68
三. 總靜阻力計算---------------------------------68
第四節驅動機構計算----------------------------------69
一. 初選電動機-----------------------------------69
二. 選聯軸器-------------------------------------69
三. 選減速器-------------------------------------70
四. 電機驗算-------------------------------------70
第五節安全裝置計算----------------------------------71
一. 選制動器-------------------------------------71
二. 防風抗滑驗算---------------------------------72
三. 選緩沖器-------------------------------------72
第五章整機性能驗算-------------------------------------74
第一節傾翻穩定性計算-------------------------------74
一、穩定力矩-------------------------------------74
二、傾翻力矩-------------------------------------74
三、各工況傾翻穩定性計算-------------------------75
第二節輪壓計算-------------------------------------75
一、最大靜輪壓-----------------------------------75
一、最小靜輪壓-----------------------------------75

第一節基本參數：

起重量 PQ=120.000 (t)
跨度 S=46.000 (m)
左有效懸臂長 ZS1=0.000 (m)
左懸臂總長 ZS2=2.750 (m)
右有效懸臂長 YS1=6.500 (m)
右懸臂總長 YS2=9.000 (m)
起升高度 H0=28.000 (m)
結構工作級別 ABJ=5級
主起升工作級別 ABZ=5級
副起升工作級別 ABF=5級
小車運行工作級別 ABX=5級
大車運行工作級別 ABD=5級
主起升速度 VZQ=4.200 (m/min)
副起升速度 VFQ=7.300 (m/min)
小車運行速度 VXY=20.000 (m/min)
大車運行速度 VDY=20.000 (m/min)

第二節選用設計參數

起升動力系數 O2=1.20
運行沖擊系數 O4=1.10
鋼材比重 R=7.85 t/m^3
鋼材彈性模量 E=2.1*10^5MPa
鋼絲繩彈性模量 Eg=0.85*10^5MPa

第三節相關設計參數

大車車輪數（個） AH=32
大車驅動車輪數（個）QN=16
大車車輪直徑 RM=0.500 (m)
大車輪距 L2=15.000 (m)
連接螺栓直徑 MD=0.0420 (m)
工作最大風壓 q1=0/* 250 */ (N/m^2)
非工作風壓 q2=0/* 600 */ (N/m^2) ...
