旋風銑床進給系統

文件大小： 2.76 MB
下載次數：
文件評級：
更新時間：2014-09-05
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

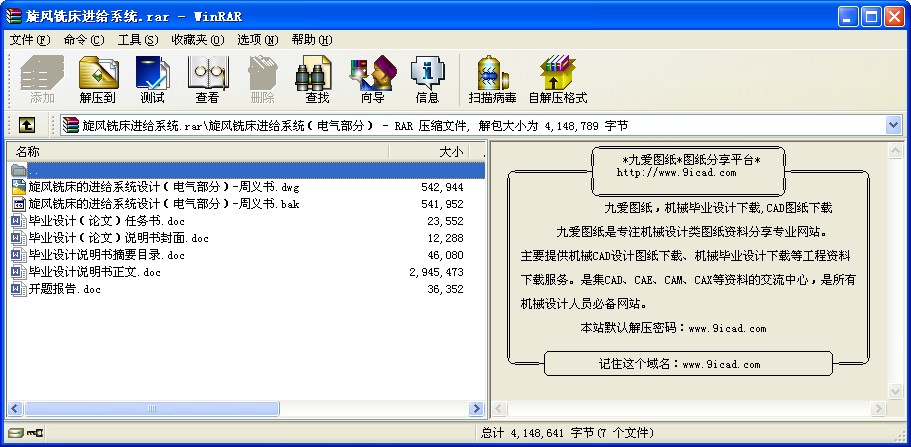

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

隨著微電子技術和微型計算機的飛速發展，機電一體化廣泛的綜合了機械、微電子、自動控制、信息、傳感測試、電力電子、接口、信號變換和軟件編程等技術，并將這些技術有機的結合成一體，它是當今世界機械工業技術和產品發展的主要趨勢。本設計的主要目的是為了實現旋風銑床的進給系統機電一體化設計(電氣部分的設計)，對于銑削大型工件螺紋有較大的發展前景。
本文簡要介紹了旋風銑床的工作原理和旋風銑床進給系統；詳細的分析了旋風銑床的電氣原理設計，以及根據旋風銑床電氣配置的選擇進行電氣柜的柜體布置；最后闡釋了電氣外部安裝技術要求。
主要設計方法包括：利用數控系統的插補原理，數控系統的體系結構，伺服電機的工作原理，伺服驅動器的接線和使用方法，佳靈變頻器的工作原理和接線使用方法，參考KND數控系統手冊和說明書，CAD輔助電氣部分設計。然后根據機床各部分運動要求進行專用數控旋風銑床的電氣部分設計，最后根據機床參數選擇電氣元器件并完成數控系統的電氣柜的設計。

關鍵詞: 旋風銑床進給系統; 數控系統; 機電一體化

目錄

摘要......................................................................I
Abstract.................................................................Ⅱ
第1章緒論................................................................1
1.1 本課題的背景......................................................1
1.1.1 國內外文獻調研..............................................1
1.2 旋風銑床的進給系統概述............................................2
1.2.1 旋風銑床的工作原理..........................................2
1.2.2 旋風銑床的進給系統主要組成部分..............................2
1.2.3 數控旋風銑床的特點..........................................3
1.3 設計方案的初步確定................................................4
1.4 設計的主要內容....................................................4
1.5 本章小結..........................................................4
第2章旋風銑床的進給系統總體分析......................................... 5
2.1 旋風銑床的總體結構及機床參數的確定................................5
2.1.1 機床總體方案................................................5
2.1.2 機床主要用途及基本組成......................................5
2.1.3 機床主要規格及參數..........................................6
2.2 主要結構特點分析及各軸電機參數的確定..............................5
2.2.1 床身部分....................................................6
2.2.2 自轉旋風刀盤................................................7
2.2.3 偏心進給部分................................................8
2.2.4 公轉部分....................................................9
2.3 本章小結..........................................................9
第3章旋風銑床的電氣原理設計............................................ 11
3.1 固定電柜電氣原理的設計...........................................11
3.1.1 電力拖動及控制要求.........................................11
3.1.2 機床電氣主電路設計.........................................12
3.1.3 機床電氣控制電路設計.......................................12
3.1.4 機床電氣輸入輸出電路設計...................................13
3.2 旋轉電柜電氣原理的設計...........................................13
3.2.1 機床電氣主電路設計.........................................13
3.2.2 機床電氣控制電路設計.......................................13
3.2.3 機床電氣輸入輸出電路設計...................................14
3.3 本章小結.........................................................14
第4章數控旋風銑床的電氣柜設計..........................................15
4.1 數控旋風銑床電氣配置.............................................15
4.1.1 數控系統的選擇.............................................15
4.1.2 自轉電機所用變頻器的選擇...................................15
4.1.3 公轉電機所用變頻器的選擇...................................17
4.1.4 Ｘ軸伺服電機所用伺服驅動器的選擇.........................．17
4.1.5 Ｙ軸伺服電機所用伺服驅動器的選擇...........................21
4.1.6 Ｚ軸伺服電機所用伺服驅動器的選擇...........................22
4.1.7 斷路器的選擇...............................................23
4.1.8 接觸器的選擇...............................................26
4.1.9 繼電器及其他電氣元件的選擇.................................27
4.2 固定電氣柜布局設計...............................................31
4.2.1 電氣柜布局原則.............................................31
4.2.2 電氣柜內部結線要求.........................................33
4.2.3 電氣柜的接地與絕緣.........................................35
4.2.4 電氣柜的檢查...............................................36
4.3 旋轉電氣柜布局設計...............................................37
4.3.1 電氣柜布局原則.............................................37
4.2.2 電氣柜內部結線要求.........................................38
4.4 本章小結.........................................................38
第5章數控旋風銑床電氣安裝及技術要求....................................39
5.1 電氣外部安裝及調試要求...........................................39
5.1.1 電氣外部接線要求...........................................39
5.1.2 功能調試要求...............................................39
5.2 對操作工人的技術要求.............................................40
5.3 對維修工人的技術要求.............................................40
5.4 本章小結.........................................................40
設計總結.................................................................41
致謝 ....................................................................42
參考文獻.................................................................43
附錄：電氣元件清單.......................................................44 ...
