JZ16T型鑿井絞車設計

文件大小： 5.22 MB
下載次數：
文件評級：
更新時間：2014-08-29
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

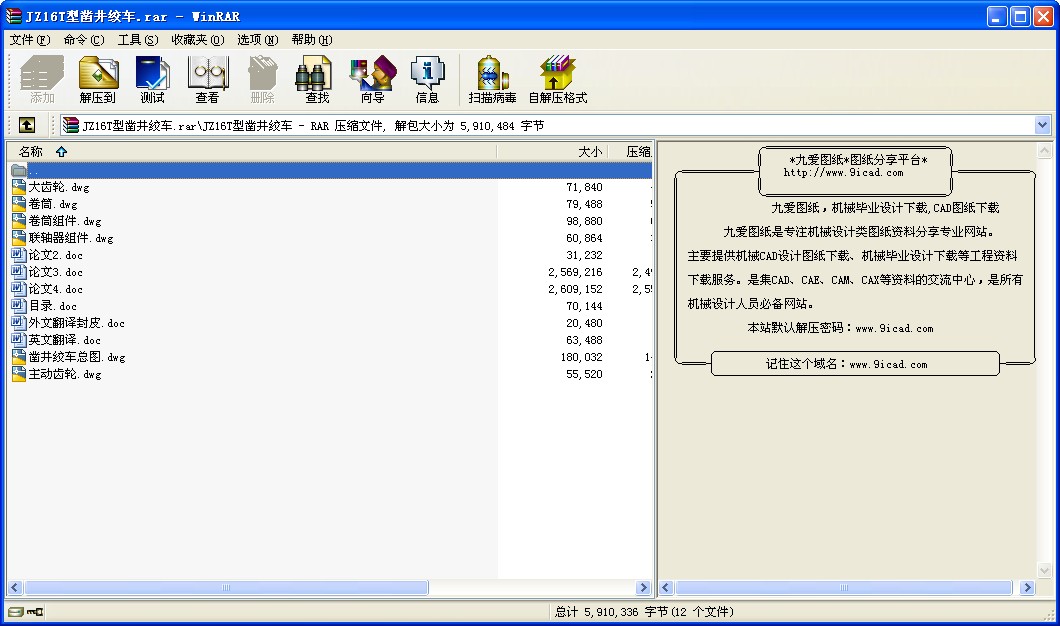

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

JZ16T型鑿井絞車
摘要
JZ16T型鑿井絞車容繩量大、提升力強、平穩可靠，主要用于豎井掘進工程中懸吊吊盤、水泵、風筒、壓縮空氣筒、注漿管等掘進設備和漲緊穩繩，也可作其它井下和地面起吊重物用。結合設計任務，通過對JZ16T型鑿井絞車的結構和工作原理的闡述，本文主要說明了JZ16T型鑿井絞車設計結構、傳動方案、以及各零部件的計算。JZ16T型鑿井絞車的性能及其發展狀況，JZ16T型鑿井絞車的起升機構和電氣系統的分析，開式齒輪的設計，制動機構的選擇，傳動系統的設計與布局。
關鍵詞：鑿井絞車制動器卷筒開式齒輪傳動系統
Abstract
A design that digs a well the winch is a new topic.The JZ16T type digs a well the winch to permit the rope to have great capacity, promote the dint strong and steady credibility, mainly used for well of dig into hang to hang the dish, water pump, breeze tube, compressed air tube, note the syrup tube...etc. to dig into the equipments and rise the tight steady rope in the engineering, also can make other wells to descend to rise to mourn the heavy thing to use with ground.
The main contents of this design manual include:A function that digs a well the winch and it develops the condition, the JZ16T type dig a well the winch of since rise the organization and the electricity system of analysis and calculation, the calculation of the open type wheel gear, make the choice and calculations of move the organizations, spread the design and the layout of move the system.
Keyword: sinking winch ,brake, winding drum, exposed gear
driven system
目錄
摘要 I
Abstract II
第一章概述 1
1.1 鑿井絞車概述 1
1.1.1 絞車的分類 2
1.1.2 絞車的特點和性能要求 2
1.1.3 國內外鑿井絞車發展狀況 3
1.2 設計內容 6
第二章 JZ16T鑿井絞車總體設計 8
2.1 引言 8
2.2 技術規格與參數 8
2.3 鑿井絞車的整體設計方案 9
2.3.1 鑿井絞車的結構簡圖 9
2.3.2 鑿井絞車的工作原理 10
第三章傳動部件的選擇與計算 13
3.1鋼絲繩選擇計算 13
3.1.1 前言 13
3.1.2 選擇鋼絲繩的參考因素 13
3.1.3 鋼絲繩選擇 14
3.2 主軸的設計 16
3.2.1 主軸的結構 16
3.2.2 軸的種類和特點 16
3.2.3 材料的選擇 17
3.2.4 軸的結構設計 18
3.2.5 軸的強度計算 20
3.2.6 軸承的選擇和校核 22
3.2.7 主軸的缺陷及其壽命問題 23
3.3 卷筒尺寸的確定 24
3.3.1 卷筒結構形式的確定 24
3.3.2 卷筒尺寸的計算 24
3.3.3 卷筒壁壓應力σymax的計算： 25
3.4 電動機的選擇 26
3.4.1 選擇電動機類型和結構形式 26
3.4.2 確定電動機的容量 26
3.4.3 計算靜功率 27
3.4.4 電動機計算功率 27
3.5 減速器選擇 28
3.5.1 減速器的類型 28
3.6 開式齒輪傳動的計算 29
3.6.1 齒輪的分類和特點 29
3.6.2 齒輪材料的選擇 30
3.6.3 選定齒輪類型、精度等級、材料及齒數 30
3.6.4 按齒面接觸強度設計 31
3.6.5 按齒根彎曲強度計算 33
3.6.6 幾何尺寸計算 35
3.6.7 驗算 35
第四章制動機構 38
4.1 停止器設計 38
4 .2 制動機構的組成 38
4.3 制動機構的工作原理 38
4.4 選擇制動器 39
4.5 停止器設計計算 39
4.5.1 棘輪停止器 39
4.6 帶式停止器 43
第五章氣動系統的設計 47
5.1氣壓系統設計 47
5.1.1氣壓系統原理圖 47
5.1.2氣缸的選擇與計算 47
5.2 選擇控制元件 49
5.2.1換向閥選擇 49
5.2.2選擇減壓閥 50
第六章結論 51
參考文獻 52
致謝 53 ...
