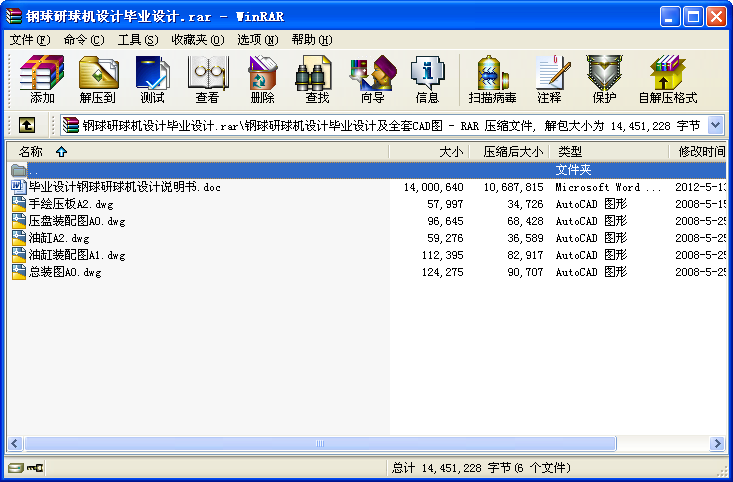

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 鋼球研球機設計畢業設計
簡單介紹本次設計基本過程及特點
手機產品的結構設計是實現產品功能的關鍵，這不僅需要與產品外觀相協調，更要考慮后序的生產裝配、噴漆、噴繪、模具設計制造等各個方面。
手機產品的形體結構設計牽扯知識范圍十分廣泛，主要有：
1.材料選用; 2.表面處理; 3.加工手段; 4.包裝裝潢;
這些因素的運用直接影響著手機產品的生命和外觀形象的變化。可以說設計者水平的高低決定了產品的生命力和產品的檔次高低，高檔次產品不一定是高造價， 運用低造價設計出高檔次的產品是設計者高水平高素質的體現。
1. 要評審造型設計是否合理可靠，包括制造方法，塑件的出模方向、出模斜度、抽芯、結構強度，電路安裝（和電子工程人員配合）等是否合理。
2. 根據造型要求確定制造工藝是否能實現。包括模具制造、產品裝配、外殼的噴涂、絲印、材質選擇、須采購的零件供應等。
3. 確定產品功能是否能實現，用戶使用是否最佳。
4. 進行具體的結構設計、確定每個零件的制造工藝。要注意塑件的結構強度、安裝定位、緊固方式、產品變型、元器件的安裝定位、安規定要求，確定最佳裝配路線。
5 結構設計要盡量減小模具設計和制造的難度，提高注塑生產的效率，最小限度的減低模具成本和生產成本。
6. 確定整個產品的生產工藝、檢測手段，保證產品的可靠性。
摘 要
此次畢業設計的題目是“3M4740鋼球研球機的進給系統的設計和開發”，將理想的設計理念，先進的設計技術和科學的方法相結合應用于傳統產品的設計中，應用所學的知識對3M4740鋼球研球機的進給系統進行分析和設計，通過科學嚴謹?shù)挠?jì)算，設計了進給系統，并對系統進行了優化設計，使其在實際中更有可實用性。
此次設計對3M4740鋼球研球機的主要結構和工作原理做了介紹，以及它們在使用中可能存在的問題及解決方法提供了詳細的說明，重點利用所學的知識對進給系統的各種類型部件和設計方案進行了科學的比較和分析，從而確定我們的最優設計方案和設計參數，進而對3M4740鋼球研球機進行運動分析，以確保它的可行性，使其在使用過程中更安全，易維護，便于工人操作。
關鍵詞：3M4740鋼球研球機 進給系統 機構原理圖
摘 要
此次畢業設計的題目是“3M4740鋼球研球機的進給系統的設計和開發”，將理想的設計理念，先進的設計技術和科學的方法相結合應用于傳統產品的設計中，應用所學的知識對3M4740鋼球研球機的進給系統進行分析和設計，通過科學嚴謹?shù)挠?jì)算，設計了進給系統，并對系統進行了優化設計，使其在實際中更有可實用性。
此次設計對3M4740鋼球研球機的主要結構和工作原理做了介紹，以及它們在使用中可能存在的問題及解決方法提供了詳細的說明，重點利用所學的知識對進給系統的各種類型部件和設計方案進行了科學的比較和分析，從而確定我們的最優設計方案和設計參數，進而對3M4740鋼球研球機進行運動分析，以確保它的可行性，使其在使用過程中更安全，易維護，便于工人操作。
關鍵詞：3M4740鋼球研球機 進給系統 機構原理圖
摘 要
此次畢業設計的題目是“3M4740鋼球研球機的進給系統的設計和開發”，將理想的設計理念，先進的設計技術和科學的方法相結合應用于傳統產品的設計中，應用所學的知識對3M4740鋼球研球機的進給系統進行分析和設計，通過科學嚴謹?shù)挠?jì)算，設計了進給系統，并對系統進行了優化設計，使其在實際中更有可實用性。
此次設計對3M4740鋼球研球機的主要結構和工作原理做了介紹，以及它們在使用中可能存在的問題及解決方法提供了詳細的說明，重點利用所學的知識對進給系統的各種類型部件和設計方案進行了科學的比較和分析，從而確定我們的最優設計方案和設計參數，進而對3M4740鋼球研球機進行運動分析，以確保它的可行性，使其在使用過程中更安全，易維護，便于工人操作。
關鍵詞：3M4740鋼球研球機 進給系統 機構原理圖
Abstract
The graduation design " 3M4740 steel ball lapping machine design and development" as design issues, the ideals of the design concept advanced design technology and the scientific method of combining traditional products used in the design, Application of the knowledge acquired to 3 M4740 steel ball lapping the Supply System analysis and design, through strict scientific terms, the design of the hydraulic system, hydraulic system and selected the various components.
This graduation design instruction including 3M4740 steel ball lapping machine structure and working principle of what happened, and their use in any possible problems and solutions provide a detailed description, focusing on the use of the knowledge acquired by science on the types of hydraulic system components and design program comparison and analysis, We thus determine the optimal design and design parameters, then right 3M4740 steel ball lapping machine exercise, to ensure its feasibility, so in the course of a more secure, easy to maintain, easy workers to operate.
Keyword: 3M4740 Steel Ball Lapping Machine Supply System Main Structure Map
鋼球是球軸承的重要零件之一。不少學者指出，這種類型的軸承精度及綜合力學性能指標的50%以上取決于鋼球。可見，鋼球在球軸承中占有多么重要的地位。
鋼球是個球性零件，其中全部表面是加工面，又都是與外界的接觸面，在工作中還都是工作面，加之對精度和表面質量的要求又非常高，因而其制造工藝過程也非常特殊，并需經過一系列的磨加工工序，才能逐步形成精度和表面質量越來越高的圓球，最后通過研磨，達到高精度和高表面質量要求。作為終加工工序的研磨（特別是最后一道精研），對鋼球的尺寸和形狀精度、表面粗糙度和表面質量起著最后的決定性作用。
研磨盤由特殊材料（傳統的研磨盤適合金鑄鐵或樹脂砂輪）經特殊工藝制成。在研磨壓力作用下，研磨盤與鋼球在接觸點處產生接觸變形并形成微小接觸變形區域，在區域內分布著表面接觸壓應力。由于研磨盤在帶動鋼球作無打滑研磨運動時，在接觸點處存在著相對樞轉運動，研磨盤便對鋼球在接觸變形區域表面形成一種特殊的旋轉磨削—“樞轉磨削”。這是一種不同于普通磨削而特別適合于對球形零件作精細加工的“點接觸”精微磨削。當鋼球作無打滑研磨運動時，研磨盤對鋼球的這種樞轉磨削使沿著鋼球表面的三條研磨軌跡同時逐點進行。
研磨盤與鋼球在接觸點處除存在相對樞轉運動外，還同時存在著相對滾動運動。同樣，由于接觸變形區域表面分布著接觸壓應力，這種相對滾動運動使研磨盤對鋼球在接觸變形區域上形成“滾轉碾壓”。當研磨盤帶動鋼球作無打滑研磨運動時，研磨盤對鋼球的這種滾轉碾壓也沿著鋼球三條研磨軌跡同時逐點進行。
研磨盤對鋼球在接觸點處同時存在著樞轉磨削和滾轉碾壓，這兩種作用相輔相成，并同時沿著鋼球表面的三條研磨跡線同時逐點展開，共同構成對鋼球這種特殊球形零件的“研磨”。
在鋼球的同一研磨循環不同自轉圈的研磨中，研磨盤對鋼球只是沿著表面的三條研磨跡線進行研磨，鋼球也只能處在研磨盤上同一V行槽中被研磨。為了能主動地改變研磨跡線在鋼球表面的位置和鋼球在研磨盤上所處V形槽的位置，使鋼球表面較快地形成研磨跡線網絡和使同盤所有鋼球都獲得同等的研磨，對中小規格鋼球采用的大批量或小批量循環作法。
由于鋼球在每個研磨循環中，研磨跡線只占鋼球表面極小區域，磨削量也極為微小，又由于采用的大批量或小批量循環作法是隨機改變鋼球表面的研磨跡線位置，因此必須使鋼球經歷大數量的研磨循環和長時間的研磨，才能使鋼球表面的研磨跡線分別越來越密和越來越均勻，也才能使同盤所有鋼球表面都逐漸獲得處處機會均等和磨削量達到要求的研磨。
研磨盤與鋼球在接觸點的兩種相對轉動：樞轉和滾動以及研磨壓力的存在，只是使研磨具備了運動和力兩方面的條件，還必須通過研磨液中的磨料，研磨盤才能對鋼球?qū)嵤┭心ァＱ心ヒ河杏蛣┖退畡﹥煞N，分別由潤滑冷卻油和水溶性循環液加進磨料和表面活性劑構成。磨料和活性劑通過油或水性介質均勻撒涂和粘附于鋼球表面，并在研磨壓力的作用下均勻嵌入經特殊材料和工藝制成的研磨盤接觸面上。研磨液除了起研磨作用，同時還起潤滑、冷卻、清洗和防銹等作用，以及特殊的活性化學物理作用。研磨液中的磨料在研磨中還不斷被細化。通過上述作用綜合，使鋼球在研磨中其表面不斷地磨精和磨光，最后達到高精度和高表面質量要求。
所謂打滑，廣義來說，就是鋼球與外界在接觸點的相對滑動。對于大批量和小批量研磨，進出球口處鋼球相互間和鋼球與研磨機之間的碰擦是不可避免的。所有打滑對鋼球研磨都是有害因素。但危害最嚴重的是鋼球在研磨中研磨盤與鋼球在理想接觸點的相對滑動。這種打滑不僅直接嚴重破壞鋼球表面，而且還影響鋼球的正常研磨運動，又會引起同一V形槽中相鄰鋼球之間的相互碰擦。因此，必須消除鋼球在研磨中的打滑，確保鋼球作物打滑研磨運動。
...
