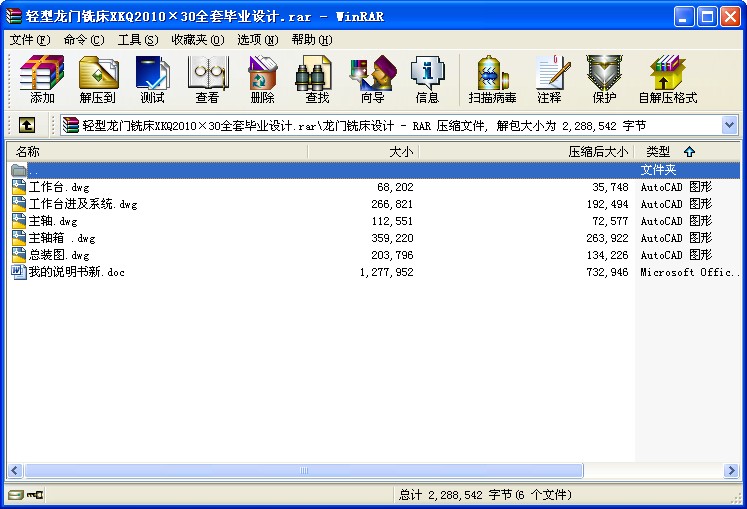

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

輕型龍門銑床XKQ2010×30全套畢業設計
摘要
從研究數控龍門銑床著手，借鑒國內外先進經驗，設計了一臺用于板材及多種工件加工的數控龍門銑床，滿足了生產和設計的要求。整個龍門銑床主要包括橫縱向進給機構、立柱、橫梁、底座、工作臺等主要組部件。其中所有進給機構均采用滾珠絲杠進行傳動，并由伺服電機進行驅動。主軸箱安裝在龍門架上，運用類比法自行設計了滾珠絲杠螺母副的制動裝置。
全面闡述了數控龍門銑床的結構原理，設計特點，論述了采用伺服電機和滾珠絲杠螺母副的優點。詳細介紹了數控龍門銑床的結構設計及校核，并進行了分析。另外匯總了有關技術參數。
其中著重介紹了滾珠絲杠的原理及選用原則，系統地對滾珠絲杠生產、應用等環節進行了介紹。包括種類選擇、參數選擇、精度選擇、循環方式選擇、與主機匹配的原則以及廠家的選擇等。
關鍵詞龍門銑床數控伺服電機滾珠絲杠
Abstract
Begins from the research CNC planer type milling machine, to profit from the domestic and foreign advanced experiences, designed one to use in the sheet material and various workpiece the numerical control CNC planer type milling machine, has satisfied the production and the design request.
Elaborated comprehensively the numerical control CNC planer type milling machine's structure principle, the design feature, elaborated has used step-by-steps the electrical machinery and the ball bearing guide screw nut vice-merit. Introduced in detail the numerical control CNC planer type milling machine's structural design and the examination, and have carried on the analysis. And has compiled the related technical parameter.
In which introduced emphatically the ball bearing guide screw principle and selects the principle，To ball bearing links and so on guide screw production, application has systematically carried on the introduction. Including the type choice, the parameter choice, the precision choice, the round-robin mode choice, the principle as well as the factory choice which matches with the main engine and so on.
Keywords　 planer type milling machine Board Numerical control Step-by-steps the electrical machinery Ball bearing guide screw nut
目錄
摘要 I
Abstract II
第1章緒論 1
1.1 背景 1
1.2 數控技術的應用與發展 1
1.2.2 數控技術的發展趨勢 2
1.3 數控機床的分類 2
1.3.1 按工藝用途分類 3
1.3.2 按運動方式分類 3
1.3.3 按控制方式分類 3
1.4 經濟型數控機床 4
1.4.1 經濟型數控機床的概念 4
1.4.2 經濟型數控機床的分類 4
1.4.3 經濟型數控機床的特點 5
1.5 數控機床的組成及工作原理 5
1.5.1 數控機床的組成 5
1.5 本章小節 8
第2章數控龍門銑床總體方案設計 8
2.1 機床的設計要求 8
2.2 設計方案 8
2.3 本章小節 11
第3章機床主軸箱的設計 12
3.1 主軸箱的設計要求 12
3.2主傳動系統的設計 12
3.2.1 主傳動功率 12
3.2.2 驅動源的選擇 13
3.2.3 轉速圖的擬定 13
3.2.4傳動軸的估算 15
3.2.5齒輪模數的估算 17
3.3主軸箱展開圖的設計 18
3.3.1設計的內容和步驟 18
3.3.2 有關零部件結構和尺寸的確定 18
3.3.3 各軸結構的設計 20
3.3.4 主軸組件的剛度和剛度損失的計算 21
3.4 零件的校核 23
3.4.1齒輪強度校核 23
3.5 本章小節 24
第4章進給伺服系統設計 26
4.1 對進給伺服系統的基本要求 26
4.2進給伺服系統的設計要求 27
4.3滾珠絲杠的選擇 27
4.3.1 滾珠絲杠副的導程 28
4.4同步齒形帶的選擇 30
4.5伺服電機的選擇 30
4.6 滾珠絲杠副的安全使用 31
4.6.1 潤滑 31
4.6.2 防塵 31
4.6.3使用 32
4.6.4 安裝 32
4.7 伺服進給系統結構圖的設計 32
4.8 本章小節 34
第5章床身、橫梁導軌和工作臺 35
5.1 床身結構 35
5.1.1 對床身結構的基本要求 35
5.1.2 床身的結構 36
5.2 導軌 38
5.2.1 導軌的潤滑與防護 38
5.2.2 導軌的安裝調整 39
5.3 工作臺 39
5.4 本章小節 39
結論 39
參考文獻 40
致謝 41
附錄1 42
附錄2 48
附錄3 53 ...
