碾輪式混砂機的設計全套畢業設計

文件大小： 998.42 KB
下載次數：
文件評級：
更新時間：2014-08-07
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

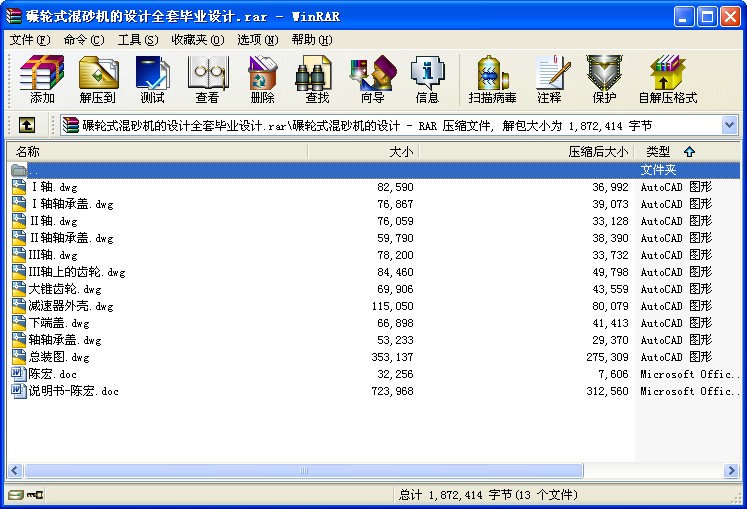

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

碾輪式混砂機的設計全套畢業設計
摘要
我這次畢業設計的課題來源于大豐市春城鑄造機械廠。設計主要包括混砂機的傳動部分，齒輪傳動的設計，軸的設計與校核，混砂機總體結構的設計分析與計算。其中S114型碾輪式混砂機減速機采用圓錐+二級漸開線圓柱齒輪軟齒面減速方式，不僅滿足了混砂機傳動裝置傳動比大和承載能力高的要求，而且使減速機具有結構簡單，成本低，易于制造，安裝、調整要求低，運行維護方便，可靠性更強等特點。在混砂機設計中，還采取了以下措施，以保證其技術先進性和經濟合理性:（1）采用矮刮板，加強對型砂的混合攪拌作用，并降低其功率消耗；（2）加大卸砂門面積，縮短卸砂時間；（3）采用輝綠巖鑄石做底盤護板，增加其使用壽命，減少刮板磨損,改堆焊WC（碳化鎢）為直接焊接硬質合金刀片,針對強度不足,在刮板反面焊上加強筋以增加其強度,經改進后,一副刮板可正常使用1年左右,刮砂干凈,結砂很少,負荷波動小。因此,設計具有較好的應用前景和實用價值。

關鍵詞：輾輪式混砂機；傳動裝置；密封；潤滑；減速機
Abstract
The subject stems from the machine-casting factory of Chuncheng of Dafeng City. The design mainly includes the drive system of the sand mixer, the gear, the design and check of the axle, the analyzing and calculation of the general fitting. The S114 type sand-mixture machine uses a 2-stage spiral gear box which not only satisfies to machine transmission and the requirement of bearing capacity, but also makes deceleration facility simple, economical, contributes to manufacture, makes requirement of installation and adjustment low, and makes reliability strong. In the machine design, the following measures have been adopted in order to guarantee technology advancement and economy reliability. Welded WC (tungsten carbide) is adopted instead of direct welding blade of hard alloy According to strength. The scraper reverse sides of welds are enforced in order to increase its strength. After improvement, a pair of scraper may be used for one year in common. It is clean to scrape sand, with few knot sand and little load fluctuation. So, the design will have better prospect of application and practical value.

Keywords： wheel rolling type sand mixer；transmission；sealing device；lubrication；Gearbox
目錄
第一章緒論 1
第二章傳動方案的論證 3
2.1輾輪式混砂機主要結構及工作原理 3
2.2 方案一、帶傳動 4
2.2.1 帶傳動的主要優點 4
2.2.2 帶傳動的缺點 4
2.3 方案二、齒輪傳動 5
2.3.1 齒輪傳動的主要優點 5
2.3.2 齒輪傳動的主要缺點 5
2.4 方案三、蝸桿傳動 6
2.4.1 蝸桿傳動的主要優點 6
2.4.2 蝸桿傳動主要缺點 6
第三章機械傳動裝置的總體設計 7
3.1 傳動裝置的運動簡圖 7
3.2 傳動裝置總傳動比 7
3.3 分配各級傳動比 8
3.4 計算傳動裝置的運動參數和動力參數 8
3.4.1 各軸轉數 8
3.4.2 各軸功率 8
3.4.3 各軸轉矩 8
3.5 將運動和動力參數計算結果進行整理并列于下表 9
第四章機械傳動件的設計 10
4.1 錐齒輪設計及計算項目 10
4.1.1 按接觸疲勞強度設計計算 10
4.1.2 有關參數修正 11
4.1.3 彎曲疲勞強度校核計算 11
4.2 高速級直齒圓柱齒輪的設計 14
4.2.1 選擇齒輪材料 14
4.2.2 按齒面接觸疲勞強度計算 15
4.2.3 校核齒根彎曲疲勞強度 16
4.3 低速級斜齒圓柱齒輪的設計 18
4.3.1 齒輪材料的選擇 18
4.3.2 確定公式中個參數值 18
4.3.3 設計計算 19
4.3.4 校核齒面接觸疲勞強度 20
4.3.5 校核計算 20
4.3.6 計算齒輪傳動幾何尺寸 21
4.3.7 齒輪結構設計及繪制齒輪零件圖 21
第五章結論 23
參考資料 24

...
