KZ25-64-8 型軸流式通風機設計

文件大小： 5.59 MB
下載次數：
文件評級：
更新時間：2014-08-07
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

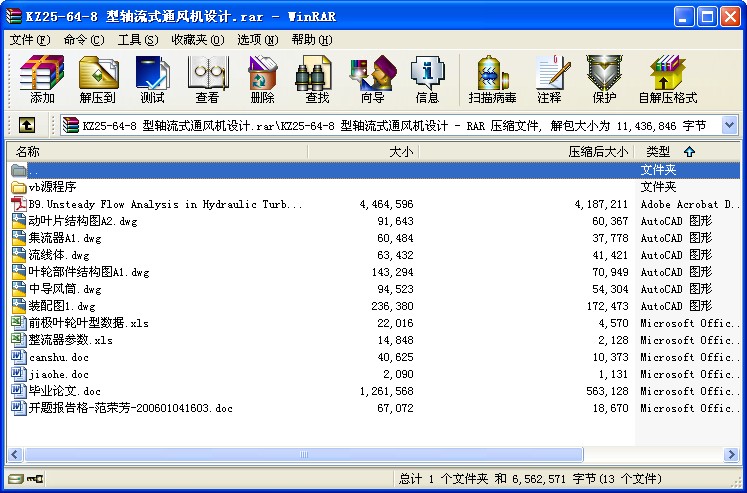

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

KZ25-64-8 型軸流式通風機設計
摘要
研究設計一個好的風機對節能有很重大的意義。合理的設計、選擇和使用通風機，關系到礦井的安全生產和煤礦職工的身體健康，對礦井的主要技術經濟指標也有一定影響。本設計查閱有關軸流式通風機設計的技術資料，嚴格執行相應的國家或國際標準，參照現有的在實際應用的軸流風機設計加工的圖紙，對相應的尺寸、技術要求等取經驗值。采用了目前國內外對于中、高壓軸流式通風機設計中廣泛應用的葉柵設計法進行葉片葉型的設計。引入了計算機輔助設計，專門編制了相應的計算機應用程序，來自動進行驗算，最后直接得到計算結果。采用扭曲機翼型葉片，氣動效率高，節能效果極為顯著；葉片安裝角度可調，可根據礦井生產的變化，隨時調節風機狀況。
關鍵詞：軸流式通風機；動葉可調；計算機輔助設計；平面葉柵設計法
ABSTRACT
The research and design a good fan of the energy has a tremendous significa-nce. Reasonable design, selection and use of a fan, put a great impact on the mine's safety and physical health of miners,as well as on the mine's main technical and economic indicators. The design of axial fl-ow fan design access to technical information, strict implementation of re-levant national or international standards, reference to the practical applic-ation of the existing axial fan design and processing of the drawings, the size of the corresponding technical requi-rements from experience the va-lue . For use at home and abroad in the design of high-pressure axial fa-n blade design widely used method BLADE design.The introduction of c-omputer-aided design, specifically the preparation of the c-orresponding c-omputer applications to automatic checking, the final results dir-ectly. Usi-ng twisted aerofoil blades, aerodynamic efficiency, energy conservation is the most effective; blade angle can be adjusted, according to changes in mine production, adjust fan status at any time.
Keywords: Axial fan; Blade adjustable; computer-aided design; Cascade Design
目錄
摘要 I
ABSTRACT II
目錄 III
1 緒論 1
1.1 通風機綜述 1
1.1.1 通風機的分類 1
1.1.2 通風機的主要參數 2
1.1.3 通風機發展 2
1.2 軸流式通風機 5
1.2.1 軸流通風機原理 5
1.2.2 軸流通風機基本結構 6
1.3 畢業設計綜述 7
1.3.1 設計任務 7
1.3.2 主要問題及解決方法 8
1.3.3 設計成果及風機優點 9
2 方案選擇 11
2.1主要結構方案比較 11
2.2 方案的確定 13
3 設計計算 15
3.1 設計計算過程 15
3.1.1 主要結構參數的設計計算 15
3.1.2 葉型參數的設計計算 18
3.2 應用程序設計 22
3.2.1 程序介紹 23
3.2.2 程序主函數 23
3.2.3 程序運行截圖 23
4 強度校核 26
4.1 動葉片結構設計 27
4.2 支桿強度校核 27
4.2.1 由離心力引起的應力 27
4.2.2 由氣流載荷力引起的應力 32
4.2.3 強度校核 34
4.3 葉輪結構設計 34
4.4 輪盤強度校核 35
4.4.1 支桿及螺母等質量及離心力的計算 35
4.4.2 輪盤強度的校核 36
4.5 應用程序設計 38
4.5.1 程序介紹 38
4.5.2 主程序 38
4.5.3 程序運行截圖 38
4.6校核結論 39
5 其他零部件設計 41
5.1 集流器 41
5.2 整流體和擴散筒 42
參考文獻 44
致謝 45
附錄一 46
外文翻譯 46
附錄二 56
部分程序代碼及運算結果 56 ...
