600x900顎式破碎機畢業設計

文件大小： 1.17 MB
下載次數：
文件評級：
更新時間：2014-08-05
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

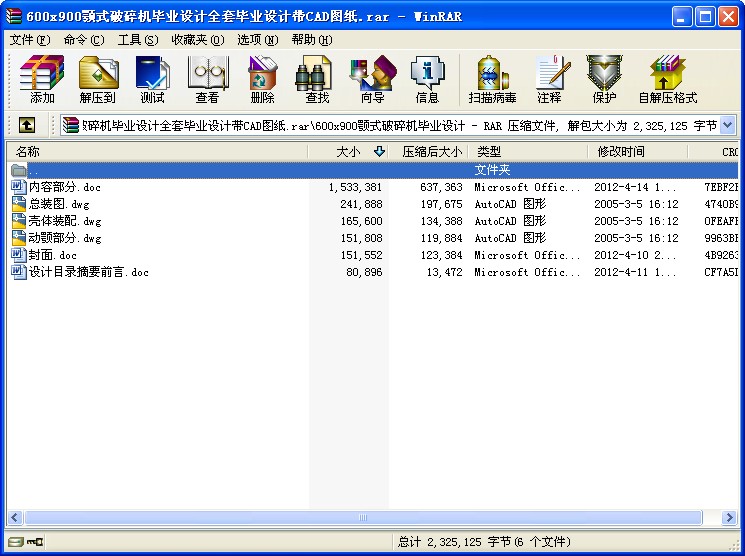

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

600x900顎式破碎機畢業設計
600X900復擺顎式破碎機設計
摘要：國內使用的顎式破碎機類型很多, 復擺顎式破碎基結構簡單，制造容易、工作可靠、使用維修方便，所以常見的還是傳統的復擺顎式破碎機。本畢業設計主要是為滿足生產需求出料口尺寸：100~200mm；進料塊最大尺寸：510mm；產量：75~150噸/小時而研究的。根據以上要求我設計了復擺顎式破碎機（PEF600X900）。設計分析了顎式破碎機的發展現狀和研究顎式破碎機的意義及復擺顎式破碎機機構尺寸對破碎性能的影響，計算確定了PEF600X900的設計參數。設計內容主要包括了復擺顎式破碎機的動顎、偏心軸、皮帶輪、地基、動顎齒板、機架等一些重要部件；另外對顎式破碎機的工作原理及特點和主要部件作了介紹，包括保險裝置、調整裝置、機架結構、潤滑裝置等；同時對機器參數（主軸轉速、生產能力、破碎力、功率等）作了計算以及對偏心軸作了設計。此外也簡單介紹了破碎的意義、破碎工藝和破碎比的計算，顎式破碎機的主要部件的安裝、顎式破碎機的操作及維修等。
關鍵詞：復擺顎式破碎機；傳動；磨損
600X900 compound pendulum jaw crusher design
Abstract：There are many type of jaw crusher used in our country, Compound pendulum jaw crusher structure is simple, easy to manufacture, reliable, convenient use of maintenance , so jaw crusher is used very common. This graduation project mainly is for meets the production need: Discharge hole size: 100~200mm; Feeding block greatest size:510mm ; Output: 75~1500t/h. According to above requested ,we designed the duplicate pendulum jaw crusher (PEF600X900) . Project analysis jaw crusher's development present situation and the significance of research in jaw crusher and the influence of breaker’s performance about duplicate pendulum jaw crusher organization size, has determined the PEF600X900 design variable through the computation. The content of this design totally include jaw crusher’s move jaw, eccentric shaft, belt pulley, ground , toothed rack of move jaw, rack and some important components; in other we introduced the principle of jaw crusher , Features of jaw crusher and important components, included insurance unit , adjustment unit, rack structure ,lubrication unit and so on. At the same time, we computed parameter of the machine (the speed of main axle, Productivity, the strength of stave power and so on ) and designed the eccentric shaf . Further more, we simply introduced the significance of stave ,stave technology and the computation of stave strength , Installation of the main components in jaw crusher , the operation and maintenance of jaw crusher and so on.
Key words: Jaw Crusher, Transmission, Abrasion

目錄
摘　　要 Ⅰ
Abstract Ⅱ
前言 Ⅴ
第1章緒論 1
1.1概述 1
1.2特點和現狀與發展 2
1.3特點和現狀與發展 5
1.3.1復擺鄂式破碎機的特點 5
1.3.2 復擺鄂式破碎機的現狀與發展 6
1.4國內外復擺鄂式破碎機的進展 9
第2章總體設計過程 11
2.1基本結構和工作原理 12
2.1.1基本結構 12
2.1.2工作原理 12
2.2主要參數 13
2.2.1鉗角 13
2.2.2 動顎水平行程 14
2.2.3傳動角 15
2.2.4偏心距 15
2.3偏心轉速 15
2.4生產能力 17
2.5功率的計算 18
2.6 選擇電動機的型號 20
2.7V帶的傳動 20
2.8計算性能參數 24
2.9復擺顎式破碎機的動鄂的工作過程分析 25
2.10偏心軸的改進 25
2.10.1改進前狀況 26
2.10.2修復及改進措施 27
2.10.3改進效果 27
第3章磨損 29
3.1復擺鄂式破碎機齒板磨損的分析 29
3.2 顎板磨損機制 30
3.3對鄂板材質的選擇 32
第4章部分零件上的公差和配合 33
4.1配合的選擇 33
4.1.1 配合的類別的選擇 33
4.1.2配合的種類的選擇 33
4.2一般公差的選取 33
4.3形位公差 33
4.3.1形位公差項目的選擇 33
4.3.2公差原則的選擇 34
4.3.3形位公差值的選擇或確定 34
結論 27
致謝 37
參考文獻 38
附錄1 36
附錄2 37
...
