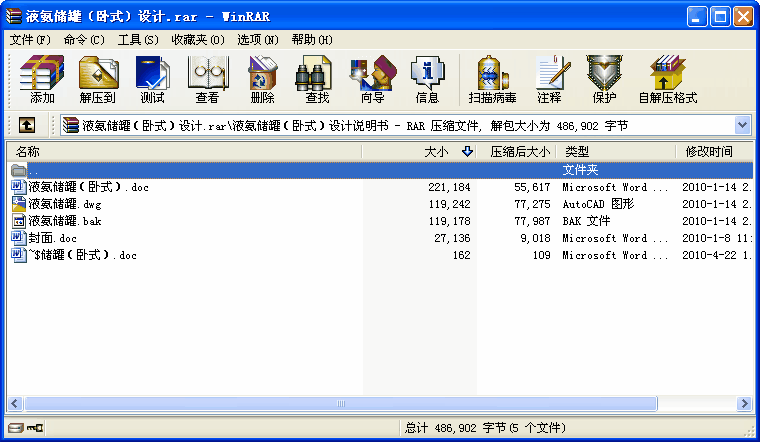

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

液氨儲罐（臥式）設計
前言
本說明書為《31m3液氨儲罐設計說明書》。本文采用分析設計方法，綜合考慮環境條件、液體性質等因素并參考相關標準，按工藝設計、設備結構設計、設備強度計算的設計順序，分別對儲罐的筒體、封頭、鞍座、人孔、接管進行設計，然后采用1SW6-1998對其進行強度校核，最后形成合理的設計方案。
目錄
附：設計任務書…………………………………………….2
第一章緒論…………………………………………….3
（一）設計任務…………………………………………….3
（二）設計思想…………………………………………….3
（三）設計特點…………………………………………….3
第二章材料及結構的選擇與論證…………………………3
（一）材料選擇……………………………………………..3
（二）結構選擇與論證……………………………………..3
第三章設計計算……………………………………………5
（一）計算筒體的壁厚……………………………………..5
（二）計算封頭的壁厚……………………………………..6
（三）水壓試驗及強度校核………………………………..6
（四）選擇人孔并核算開孔補強…………………………..7
（五）核算承載能力并選擇鞍座…………………………..9
（六）選擇液面計…………………………………………..9
（七）選擇壓力計………………………………………….10
（八）選配工藝接管……………………………………….10
第四章設計匯總…………………………………………...11
第五章結束語……………………………………………...12
第六章參考文獻……………………………………………13
第一章緒論
（一）設計任務：
針對化工廠中常見的液氨儲罐，完成主體設備的工藝設計和附屬設備的選型設計，繪制總裝配圖和零件圖，并編寫設計說明書。
（二）設計思想：
綜合運用所學的機械基礎課程知識，本著認真負責的態度，對儲罐進行設計。在設計過程中綜合考慮了經濟性，實用性，安全可靠性。各項設計參數都正確參考了行業使用標準或國家標準，這樣讓設計有章可循，并考慮到結構方面的要求，合理地進行設計。
（三）設計特點：
容器的設計一般由筒體、封頭、法蘭、支座、接口管及人孔等組成。常、低壓化工設備通用零部件大都有標準，設計時可直接選用。本設計書主要介紹了液罐的的筒體、封頭的設計計算，低壓通用零部件的選用。
各項設計參數都正確參考了行業使用標準或國家標準，這樣讓設計有章可循，并考慮到結構方面的要求，合理地進行設計。

...
