150T液壓機設計

文件大小： 1.93 MB
下載次數：
文件評級：
更新時間：2014-07-12
發布人： 2220692563

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

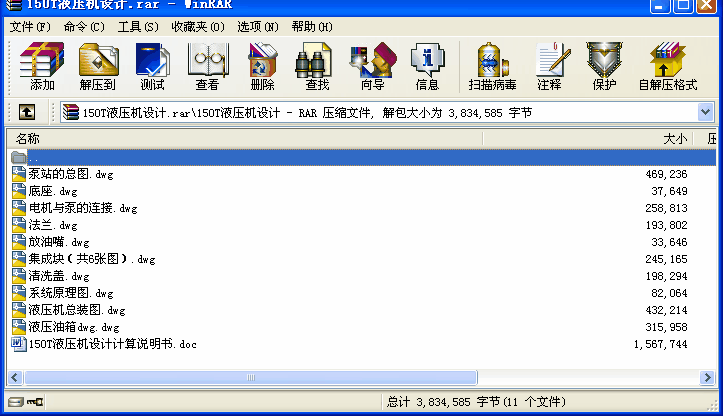

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1.1 液壓傳動與控制概述
液壓傳動與控制是以液體（油、高水基液壓油、合成液體）作為介質來實現各種機械量的輸出（力、位移或速度等）的。它與單純的機械傳動、電氣傳動和氣壓傳動相比，具有傳遞功率大，結構小、響應快等特點，因而被廣泛的應用于各種機械設備及精密的自動控制系統。液壓傳動技術是一門新的學科技術，它的發展歷史雖然較短，但是發展的速度卻非常之快。自從1795年制成了第一臺壓力機起，液壓技術進入了工程領域；1906年開始應用于國防戰備武器。
第二次世界大戰期間，由于軍事工業迫切需要反應快、精度高的自動控制系統，因而出現了液壓伺服控制系統。從60年代起，由于原子能、空間技術、大型船艦及電子技術的發展，不斷地對液壓技術提出新的要求，從民用到國防，由一般的傳動到精確度很高的控制系統，這種技術得到更加廣泛的發展和應用。

在國防工業中：海、陸、空各種戰備武器均采用液壓傳動與控制。如飛機、坦克、艦艇、雷達、火炮、導彈及火箭等。
在民用工業中：有機床工業、冶金工業、工程機械、農業方面，汽車工業、輕紡工業、船舶工業。
另外，近幾年又出現了太陽跟蹤系統、海浪模擬裝置、飛機駕駛模擬、船舶駕駛模擬器、地震再現、火箭助飛發射裝置、宇航環境模擬、高層建筑防震系統及緊急剎車裝置等，均采用了液壓技術。
總之，一切工程領域，凡是有機械設備的場合，均可采用液壓技術。它的發展如此之快，應用如此之廣，其原因就是液壓技術有著優異的特點，歸納起來液壓動力傳動方式具有顯著的優點：其單位重量的輸出功率和單位尺寸輸出功率大；液壓傳動裝置體積小、結構緊湊、布局靈活，易實現無級調速，調速范圍寬，便于與電氣控制相配合實現自動化；易實現過載保護與保壓，安全可靠；元件易于實現系列化、標準化、通用化；液壓易與微機控制等新技術相結合，構成“機-電-液-光”一體化便于實現數字化。

二 150t液壓機液壓系統工況分析
本機器(見圖1.1)適用于可塑性材料的壓制工藝。如沖壓、彎曲、翻邊、薄板拉伸等。也可以從事校正、壓裝、砂輪成型、冷擠金屬零件成型、塑料制品及粉末制品的壓制成型。本機器具有獨立的動力機構和電氣系統。采用按鈕集中控制，可實現調整、手動及半自動三種操作方式。本機器的工作壓力、壓制速度、空載快速下行和減速的行程范圍均可根據工藝需要進行調整，并能完成一般壓制工藝。此工藝又分定壓、定程兩種工藝動作供選擇。定壓成型之工藝動作在壓制后具有保壓、延時、自動回程、延時自動退回等動作。本機器主機呈長方形，外形新穎美觀，動力系統采用液壓系統，結構簡單、緊湊、動作靈敏可靠。該機并設有腳踏開關，可實現半自動工藝動作的循環。
2.2 工況分析
本次設計在畢業實習調查的基礎上，用類比的方法初步確定了立式安裝的主液壓缸活塞桿帶動滑塊及動橫梁在立柱上滑動下行時，運動部件的質量為500Kg。
1．工作負載工件的壓制抗力即為工作負載：
2. 摩擦負載靜摩擦阻力：
動摩擦阻力：
3. 慣性負載

自重：
4. 液壓缸在各工作階段的負載值：
其中： ——液壓缸的機械效率，一般取 =0.9-0.97。
...
