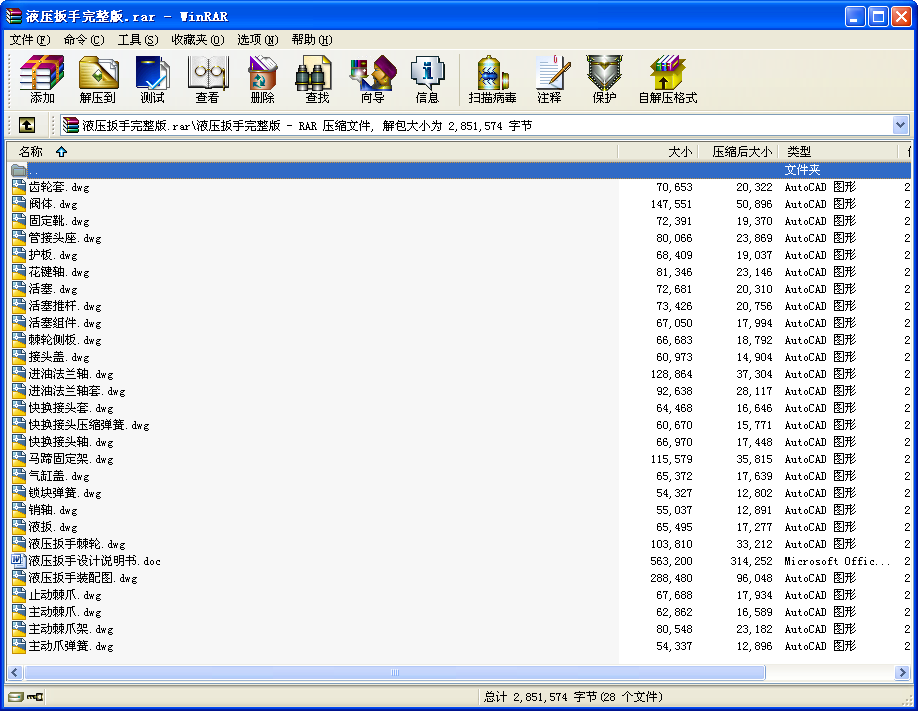

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

液壓扳手畢業設計全套
Abstract
In the energy, the transportation, the metallurgy, the chemical industry, the mine and other professions equipment setups, in the overhaul work, the assembling and dismantling big specification bolt quite is difficult; Some bolts install in the spatial extremely small and narrow place are unable with to lengthen the arm of force or with the method fastening and the disassemblage bolt which hammers; Some equipment long-term use in the quite moist place, the bolt rusts away seriously is unable with the artificial disassemblage, thus overhauls with difficulty; In elevated duct and on high altitude equipment skeleton fastening and disassemblage bolt, staff although wears the safety belt also with difficulty to use the strength, must safely complete the work to be extremely difficult; According to the equipment management authoritative organization statistics, has above 50% in the equipment movement breakdown is because the bolt question causes, but creates the equipment significant accident because of the bolt question the quantity also extremely astonishing, therefore the new equipment setup and the overhaul standard fasten to the bolt the moment of force request quite is strict, but meets the requirements with difficulty with the artificial method.
Above the hydraulic pressure torque spanner solves the question ideal tool. This tool the high-pressure oil which produces with the necessary ultrahigh voltage hydraulic pump takes the power, automatically completes the bolt the fastening and the disassemblage work, steady, does not have the impact, safe, the assembly quality is high
目錄
前言………………………………………………………6
第一章液壓缸的設計……………………………………………7
1.1.1缸筒的結構設計 ……………………………………8
1.1.2單活塞液壓缸內徑的計算……………………………9
1.1.3缸筒臂厚的計算 ……………………………………9
1.1.4缸筒臂厚的驗算 ……………………………………10
1.1.5缸筒底部厚度設計計算 ……………………………10
1.1.6缸筒端部法蘭厚度設計 ……………………………11
1.1.7缸筒端部法蘭用螺釘強度設計計算 …………………11
1.2缸筒材料 ……………………………………………13
1.3缸筒的加工要求 ………………………………………13
第二章活塞的設計 ……………………………………13
2.2.1初步確定活塞桿直徑d ……………………………13
2.2.2活塞桿的強度計算……………………………………14
2.2.3活塞桿的加工要求……………………………………14
2.2.4活塞的導向環 ……………………………………15
2.3活塞用導向環寬度計算…………………………………15
2.4活塞桿的導向.密封和防塵 ……………………………16
2.5中隔圈的設計 ……………………………………17
2.5.1中隔圈 ……………………………………17
2.5.2中隔圈長度的確定方法……………………………17
第三章棘輪機構的設計 ………………………………………17
3.1棘輪機構的基本型式和工作原理 ………………………17
3.2棘輪機構的特點及應用 ……………………………18
3.3 棘輪機構的分類方式 …………………………18
3.4.1棘輪尺寸的設計計算…………………………………19
3.4.2棘輪強度校驗 ……………………………………20
第四章彈簧的設計 ……………………………………………21
4.1.1主動爪彈簧的設計計算 ……………………………22
4.1.2 壓縮彈簧穩定性驗算 ………………………………24

4.1.3壓縮彈簧強度驗算……………………………………24
4.1.4共振驗算 ……………………………………………25
4.1.5普通圓柱形螺旋彈簧的技術要求………………………25
4.2.1鎖塊彈簧的設計計算 …………………………………26
4.2.2壓縮彈簧穩定性驗算 …………………………………27
4.2.3壓縮彈簧強度驗算 …………………………………27
第五章機殼的設計 ………………………………………………27
第六章主被動棘爪的設計計算 …………………………………28
結論 …………………………………………………………………29
致謝……………………………………………………………………30
參考文獻 ……………………………………………………………31
相關英文資料…………………………………………………………32
相關譯文………………………………………………………………36

前言

當前國家對水利、水電、橋梁等基礎設施建設投資力度很大，在其施工、維修和改造的過程之中，大扭矩緊固件的拆裝作業必不可少同時又十分艱巨。傳統的人力方法拆裝，不僅勞動強度大，作業效率低，成本高，而且由于劇烈的振動和噪音，經常使緊固件報廢，直接影響安裝，維修工期，并不可避免地?fù)p傷眥鄰的零部件，影響甚至破壞原工程結構的力學平衡；同時難以根據設計要求準確控制裝配力矩。因此，設計開發能夠輸出強大轉矩，同時操作輕便、噪聲低安全可靠和通用性強的拆裝工具——便攜式大扭矩液壓扳手，具有重要的現實意義。
綜合分析研究實際操作情況和多種方案，我們認為理想的設計方案是：利用液壓作為動力源，依靠棘輪棘爪機構實現緊固件拆裝作業的單向間歇運動，并通過對反作用力臂和套筒的系列化設計，使該便攜式大扭矩液壓扳手能夠根據不同的作業環境和工作對象，廣泛應用于水利水電、冶金、建筑、橋梁、礦山、水泥等行業中大中型設備及鋼結構的安裝、維修工程。

摘要.
在能源，交通，冶金，化工，礦山及其他行業的設備安裝，檢修工作中，裝拆大規格螺栓比較困難；有些螺栓安裝在空間非常窄小的地方無法用加長力臂或用錘擊的方法緊固和拆卸螺栓；有些設備長期使用在比較潮濕的地方，螺栓銹蝕嚴重?zé)o法用人工拆卸，因而難以檢修；在架空管道和高空設備構架上緊固和拆卸螺栓，工作人員雖然戴著安全帶也難以用上力，要安全地完成工作非常困難；據設備管理權威機構統計，在設備運行故障中有50%以上是因?yàn)槁菟▎栴}引起的，因螺栓問題而造成設備重大事故的數量也非常驚人，因此新的設備安裝和檢修規范對螺栓緊固的力矩要求比較嚴格，而用人工方法難以達到要求。
液壓扭矩扳手是解決以上問題的理想工具。該工具用配套的超高壓液壓泵產生的高壓油作為動力，自動完成螺栓的緊固和拆卸工作，平穩，無沖擊，安全，裝配質量高。
...
