4座微型客貨兩用車設計（車架、制動系設計）

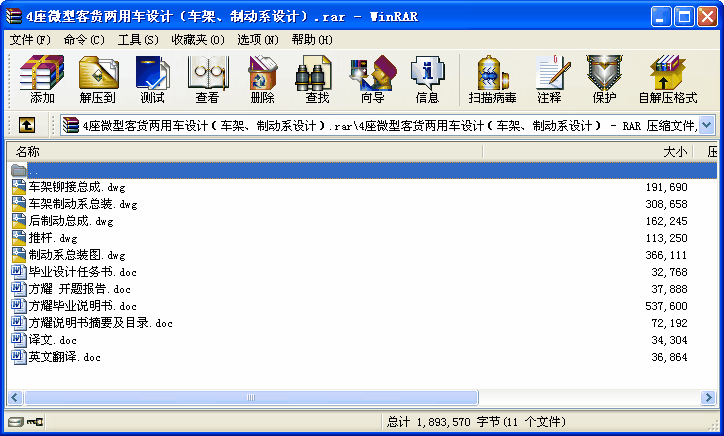

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
汽車制動系是保證汽車及駕駛者生命安全的重要部分，制動系是使行進中的汽車減慢速度或者停止運動。
這次我的畢業設計題目是4座微型客車設計（車架、制動系設計）。在第二章我主要介紹了制動系的概況和設計時應滿足的基本要求。第三章主要是制動系的類型及最后確定的方案，其中列出了幾種可供選擇的類型并進行了分析、比較最后確定的方案如下：行車制動器：前鼓后鼓，前鼓式制動器為雙領蹄式制動器，后鼓式制動器為領從蹄式制動器。第五章主要介紹了制動系主要結構參數的選擇并進行了簡單的計算，是本設計說明書的核心部分，其中包括鼓式制動器主要結構參數的選擇，例如：制動鼓內徑、摩擦襯片寬度和包角、摩擦襯片起始角，同時對制動力和制動力矩分配系數進行了計算。第四章主要對駐車制動和應急制動進行了簡單的計算。第五章介紹的是制動器主要零件的結構設計，如制動鼓、制動蹄、制動底板和制動輪缸等。第七章包括制動驅動機構的選擇和計算，制動管路的分路系統和液壓驅動機構的設計和計算。第八章列出了車架的幾種類型，分析比較之后，最后確定選用前窄后寬的邊梁式車架，并且在這一章中對車架的彎曲強度進行了計算，對車架的剛度進行了校核。
通過這一系列的分析、計算、校核等，這套設計方案是可行的。
關鍵詞：制動系統，鼓式制動器，應急制動，車架
