新型衛生筷子盒總體方案與傳動機構設計
- 文件介紹：

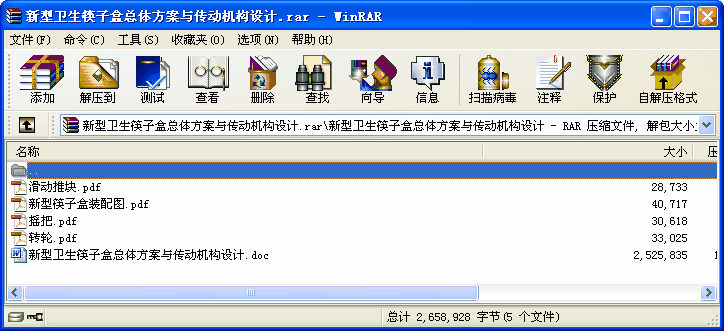

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要：目前市場現有產品中存在諸多問題，新型衛生筷子盒要求能解決現存問題，針對產品功能進行合理化設計，要求結構簡單，避免造價成本昂貴；各個模塊方便拆解，能實現批量生產，易于推廣。因此，該課題具有很好的理論意義和工程應用價值。
該論文介紹了新型衛生筷子盒的設計。論文中的新型衛生筷子盒能夠通過曲柄滑塊機構做為傳動機構，一次準確出一雙筷子，并能夠通過紫外線燈管進行對筷子的消毒。在該新型筷子盒的設計中，傳動機構的設計是難點之一，起初選擇的傳動機構是帶傳動，但此傳動機構會很占筷子盒體積，且使筷子盒功能的實現變得更加復雜，因此，通過比較選用曲柄滑塊作為傳動機構。此種新型衛生筷子盒設計結構簡單，造價成本較低，各個模塊方便拆解，是一種健康，方便，衛生的新型筷子盒。
關鍵詞 ：衛生筷子盒；曲柄滑塊；紫外線燈
目錄
一、引言......................................................................................................................11
1.1課題背景與意義............................................................................................11
1.2國內外研究現狀............................................................................................11
1.3課題研究內容................................................................................................12
1.4本章小結........................................................................................................12
二、總體方案設計......................................................................................................13
2.1初步方案設計與選擇....................................................................................13
一、設計方案1...................................................................................................13
（一）儲筷機構的設計........................................................................................13
（二）分筷機構設計............................................................................................13
（三）運輸機構的設計........................................................................................14
二、設計方案2...................................................................................................15
（一）儲筷盒和筷槽的配合設計........................................................................16
（二）箱體（底座）和紫外線燈管槽的設計....................................................16
（三）傳動機構的設計........................................................................................16
2.2產品主要零部件設計....................................................................................16
2.3新型衛生筷子盒總體裝配............................................................................18
三、傳動機構設計......................................................................................................22
3.1 傳動機構比較與分析...................................................................................22
一、齒輪傳動......................................................................................................22
二、帶傳動..........................................................................................................22
三、鏈傳動..........................................................................................................22
四、渦輪蝸桿傳動..............................................................................................23
3.2傳動機構的選擇與詳細設計........................................................................23
3.2.1 曲柄滑塊傳動機構設計............................................................................23
（一）轉輪的設計與尺寸....................................................................................24
（二）搖把的設計與尺寸....................................................................................25
（三）轉輪擋圈的設計與尺寸............................................................................25
（四）螺栓的設計與尺寸....................................................................................26
（五）連桿的設計與尺寸....................................................................................27
（六）滑塊的設計與尺寸....................................................................................27
3.3傳動機構的設計計算....................................................................................28
（一）連桿長度與筷子長度的配合計算............................................................28
（二）傳動機構強度計算....................................................................................29
四、總結.....................................................................................................................30
五、參考文獻.............................................................................................................31
六、致謝.....................................................................................................................32
七、英文翻譯.............................................................................................................33 ...
