單級蝸桿減速器

文件大小： 295.8 KB
下載次數：
文件評級：
更新時間：2014-06-26
發布人： 2592278282

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

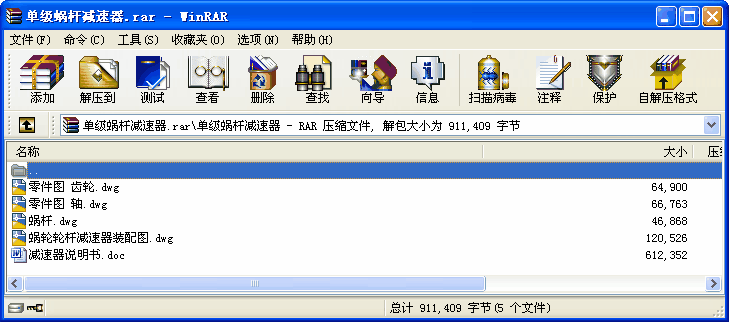

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

二、目的
綜合運用機械設計基礎、機械制造基礎的知識和繪圖技能，完成傳動裝置的測繪與分析，通過這一過程全面了解一個機械產品所涉及的結構、強度、制造、裝配以及表達等方面的知識，培養綜合分析、實際解決工程問題的能力，培養團隊協作精神。
三、已知條件
1．展開式二級齒輪減速器產品（有關參數見名牌）
2．工作機轉矩：300N.m，不計工作機效率損失。
3．動力來源：電壓為380V的三相交流電源；電動機輸出功率P=1.5kw。
4．工作情況：兩班制，連續單向運行，載荷較平穩。
5．使用期：8年，每年按360天計。
6．檢修間隔期：四年一次大修，二年一次中修，半年一次小修。
7．工作環境：室內常溫，灰塵較大。

目錄

課題任務書………………………………………………………………………1

一、減速器測繪與結構分析…………………………………………… 1
1、分析傳動系統的工作情況…………………………………………………1
2、分析減速器的結構…………………………………………………………2
3、測繪零件……………………………………………………………………3

二、傳動系統運動分析計算……………………………………………7
1、計算總傳動比i；總效率；確定電機型號…………………………… 7
2、計算各級傳動比和效率……………………………………………………9
3、計算各軸的轉速功率和轉矩………………………………………………9

三、工作能力分析計算……………………………………………………10
1、校核齒輪強度………………………………………………………………10
2、軸的強度校核………………………………………………………………13
3、滾動軸承校核………………………………………………………………17

四、裝備圖設計…………………………………………………………… 18
1、裝備圖的作用………………………………………………………………18
2、減速器裝備圖的繪制………………………………………………………19

五、零件圖設計…………………………………………………………… 22
1、零件圖的作用………………………………………………………………22
2、零件圖的內容及繪制………………………………………………………22

參考文獻……………………………………………………………………… 25

...
