帶式輸送機傳送裝置(帶減速器)

文件大小： 640.17 KB
下載次數：
文件評級：
更新時間：2014-06-25
發布人： 2726125371

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

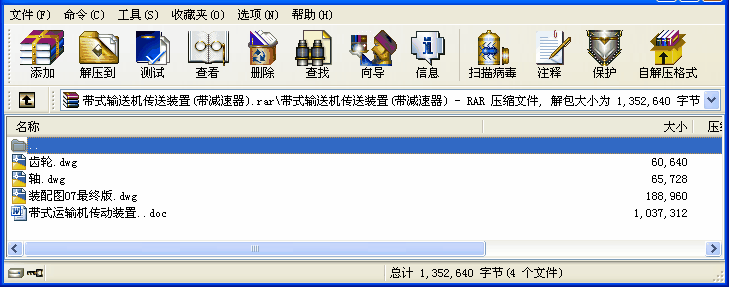

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一、課程設計的內容
設計一帶式運輸機傳動裝置（見圖1）。設計內容應包括：傳動裝置的總體設計；傳動零件、軸、軸承、聯軸器等的設計計算和選擇；減速器裝配圖和零件工作圖設計；設計計算說明書的編寫。
二、課程設計的要求與數據
已知條件：
1．運輸帶工作拉力： F = 2.6 kN；
2．運輸帶工作速度： v = 2.0 m/s；
3．卷筒直徑： D = 320 mm；
4．使用壽命： 8年；
5．工作情況：兩班制，連續單向運轉，載荷較平穩；
6．制造條件及生產批量：一般機械廠制造，小批量。
三、課程設計應完成的工作
1．減速器裝配圖1張；
2．零件工作圖 2張（軸、齒輪各1張）；
3．設計說明書 1份。
一、傳動方案的擬定及說明
傳動方案給定為三級減速器（包含帶輪減速和兩級圓柱齒輪傳動減速），說明如下：
為了估計傳動裝置的總傳動比范圍，以便選擇合適的傳動機構和擬定傳動方案，可先由已知條件計算其驅動卷筒的轉速，即

一般常選用同步轉速為的電動機作為原動機，因此傳動裝置總傳動比約為16--23。根據總傳動比數值，可采用任務書所提供的傳動方案就是以帶輪傳動加二級圓錐斜齒輪傳動

目錄

機械設計基礎課程設計任務書……………………………….1
一、傳動方案的擬定及說明………………………………….3
二、電動機的選擇…………………………………………….3
三、計算傳動裝置的運動和動力參數……………………….4
四、傳動件的設計計算………………………………………..6
五、軸的設計計算…………………………………………….15
六、滾動軸承的選擇及計算………………………………….23
七、鍵聯接的選擇及校核計算……………………………….26
八、高速軸的疲勞強度校核……………………………….….27
九、鑄件減速器機體結構尺寸計算表及附件的選擇…..........30
十、潤滑與密封方式的選擇、潤滑劑的選擇……………….31
...
