心型臺燈塑料注塑模具設計

文件大小： 1.5 MB
下載次數：
文件評級：
更新時間：2014-06-21
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

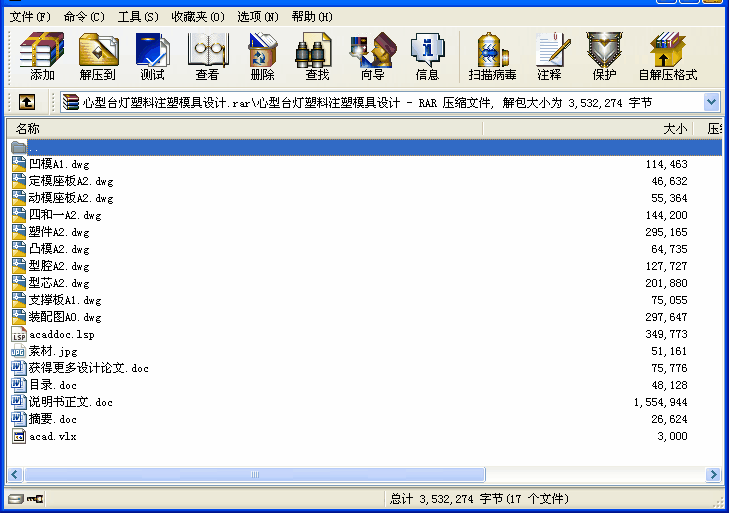

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：塑料工業是當今世界上增長最快的工業門類之一，而注塑模具是其中發展較快的種類，因此，研究注塑模具對了解塑料產品的生產過程和提高產品質量有很大意義。
本設計介紹了注射成型的基本原理，特別是單分型面注射模具的結構與工作原理，對注塑產品提出了基本的設計原則；詳細介紹了冷流道注射模具澆注系統、溫度調節系統和頂出系統的設計過程，并對模具強度要求做了說明；最后介紹了當今世界上最為普及的三維CAD/CAM系統標準軟件PRO/ENGNEER的PROGRAM模塊，對導柱和導套進行了參數化設計。
通過本設計，可以對注塑模具有一個初步的認識，注意到設計中的某些細節問題，了解模具結構及工作原理；通過對PROGRAM的學習，可以建立較簡單零件的零件庫，從而有效的提高工作效率。
關鍵詞：塑料模具；參數化；鑲件；分型面
目錄
1 前言………………………………………………………………………………………………1
1.1模具工業在國民經濟中的地位………………………………………………………………1
1.2各種模具的分類和占有量………………………………………………………………………1
1.3我國模具工業的現狀……………………………………………………………………………2
1.4世界五大塑料生產國的產能狀況………………………………………………………………3
1.5我國模具技術的現狀及發展趨勢……………………………………………………………4
2 注塑件的設計……………………………………………………………………………………6
2.1功能設計……………………………………………………………………………………6
2.2材料選擇………………………………………………………………………………………6
2.3結構設計……………………………………………………………………………………8
2.3.1對塑件的修改說明……………………………………………………………………8
2.3.2 壁厚…………………………………………………………………………………… 8
2.3.3 脫模斜度…………………………………………………………………………………9
2.3.4加強肋……………………………………………………………………………………9
2.3.5 圓角………………………………………………………………………………………9
2.4塑件的尺寸精度及表面質量…………………………………………………………… 10
2.4.1尺寸精度………………………………………………………………………………10
2.4.2塑件的表面質量………………………………………………………………………10
3 注塑成型的準備…………………………………………………………………………………11
3.1注塑成型工藝簡介……………………………………………………………………11
3.2 注塑成型工藝條件………………………………………………………………………12
3.3注塑機的選擇…………………………………………………………………………13
3.3.1 注塑機簡介…………………………………………………………………………13
3.3.2 注塑機基本參數……………………………………………………………………13
3.3.3 選擇注塑機………………………………………………………………………………14
3.4 注射機的校核…………………………………………………………………………16
3.4.1最大注塑量的校核……………………………………………………………………16
3.4.2鎖模力的校核…………………………………………………………………………16
3.4.3塑化能力的校核……………………………………………………………………16
3.4.4噴嘴尺寸校核………………………………………………………………………16
3.4.5定位圈尺寸校核………………………………………………………………………16
3.4.6模具外形尺寸校核……………………………………………………………………17
3.4.7模具厚度校核…………………………………………………………………………17
3.4.8模具安裝尺寸校核……………………………………………………………………17
3.4.9開模行程校核………………………………………………………………………17
4 模具設計……………………………………………………………………………………18
4.1 塑料配方說明………………………………………………………………………18
4.2 分型面的確定……………………………………………………………………………18
4.3型腔數目的確定…………………………………………………………………………… 19
4.4澆口確定……………………………………………………………………………19
4.5模具材料的選擇…………………………………………………………………………19
4.6澆注系統設計…………………………………………………………………………20
4.6.1主流道…………………………………………………………………………… 20
4.6.2分流道………………………………………………………………………………20
4.6.3冷料穴………………………………………………………………………………21
4.6.4澆口…………………………………………………………………………………21
4.6.5剪切速率的校核…………………………………………………………………22
4.7模架的確定……………………………………………………………………………23
4.7.1型腔壁厚和底版厚度計算……………………………………………………………23
4.7.2模架的選用……………………………………………………………………………24
4.8導向與定位機構……………………………………………………………………25
4.9頂出系統設計……………………………………………………………………………26
4.9.1脫模力的計算……………………………………………………………………26
4.9.2推桿脫模機構……………………………………………………………………28
4.9.3推管脫模機構……………………………………………………………………29
4.9.4推板厚度的計算…………………………………………………………………30
4.10成型零件工作尺寸的計算………………………………………………………31
4.10.1凹模工作尺寸的計算…………………………………………………………………31
4.10.2 凸模工作尺寸的計算……………………………………………………………………32
4.10.3 中心距尺寸的計算………………………………………………………………………33
4.11排氣設計…………………………………………………………………………………33
4.11.1排氣設計原則……………………………………………………………………………34
4.11.2推管、推桿、鑲件排氣功能的證明……………………………………………………34
4.12溫度調節系統設計………………………………………………………………………35
4.12.1溫度調節對塑件質量的影響………………………………………………………35
4.12.2對溫度調節系統的要求……………………………………………………………35
4.12.3冷卻系統設計………………………………………………………………………36
5 參數化設計………………………………………………………………………………………43
5.1 PROGRAM簡介…………………………………………………………………………43
5.2導柱的參數化設計……………………………………………………………………44
5.2.1模型的構建流程…………………………………………………………………………45
5.2.2 對模型的操作意圖………………………………………………………………………45
5.2.3 參數化程序………………………………………………………………………………45
結論…………………………………………………………………………………………………49
參考文獻…………………………………………………………………………………………… 50
致謝……………………………………………………………………………………………… 51
附錄………………………………………………………………………………………………………… 52
...
