木材刀具切削試驗臺進給機構設計

文件大小： 897.4 KB
下載次數：
文件評級：
更新時間：2014-06-03
發布人： 649829230

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

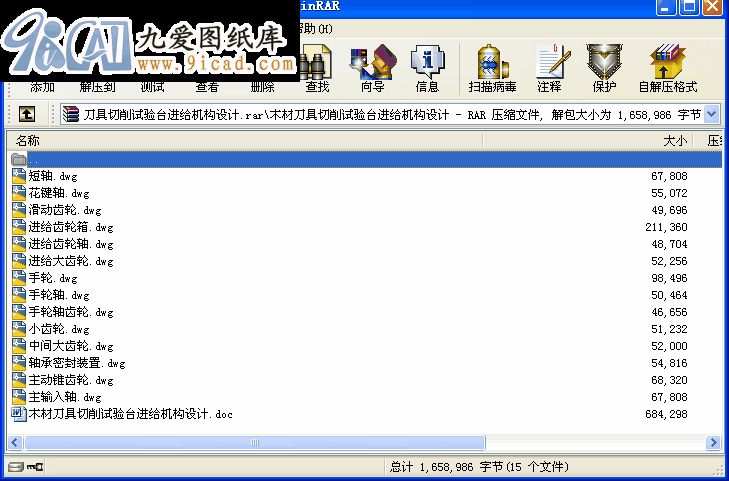

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本文主要是進行木材刀具切削實驗臺進給系統的設計。
木材刀具切削試驗臺能模擬鋸鏈的工作狀態，有較寬的切削速度調節范圍和進給速度調節范圍。同時具有較大的傳遞扭矩，可以保證大節距高效率的鋸鏈性能測定，同時測定鋸鏈鋸齒上切削力的三個方向分離，即主切削力，進給力和側向力，進給機構的進給速度，驅動鏈輪的轉矩轉速，軸公路，鋸鏈的鋸切效率。
其中本文主要對木材刀具切削試驗臺進給機構的方案、進給機構結構進行了詳細設計。
其手搖進給系統與一般車床相似，由手輪、手輪軸、手輪軸齒輪、進給齒輪及進給齒輪軸組成。手輪空套在手輪軸上，搖動時往前推手輪即可使手輪與軸結合，不搖時在回位彈簧力作用下自動脫開。
溜板箱的快速進給傳動由電動機最終傳至進給齒輪軸。安裝在溜板箱右側的電動機與軸通過聯軸器連接，左端固定有主動錐齒輪，被動錐齒輪及小齒輪都固定在短軸上，短軸由兩個球軸承支承在殼體壁上。小齒輪與中間大齒輪嚙合，中間大齒輪固定在花鍵軸上，另外花鍵軸上還空套著滑動齒輪，滑動齒輪的一端有撥叉槽，撥叉由掛擋手柄操縱以推動滑動齒輪在花鍵軸上滑動，從而使滑動齒輪和進給大齒輪實現嚙合與脫開。當滑動齒輪與進給大齒輪嚙合時，溜板箱就可由變頻電機驅動實現自動進給。

關鍵詞：鋸鏈，切削性能，試驗臺，進給系統。
目錄
緒論•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
1.1 引言•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
1.2 國內外木材切削試驗臺發展現狀•••••••••••••••••••••••••••••••••••••••1
1.2.1 國內木材切削試驗臺現狀•••••••••••••••••••••••••••••••••••••••••••1
1.2.2 國外木材切削試驗臺現狀•••••••••••••••••••••••••••••••••••••••••••3
1.3本文研究的目的及其展望••••••••••••••••••••••••••••••••••••••••••••••4
第二章試驗臺進給機構設計方案確定••••••••••••••••••••••••••••••••••••••5
2.1 木材切削試驗臺進給系統的設計要求及類型•••••••••••••••••••••••••••••5
2.1.1 試驗臺進給機構的設計要求•••••••••••••••••••••••••••••••••••••••••5
2.1.2 試驗臺進給機構的類型及比較•••••••••••••••••••••••••••••••••••••••5
2.2 木材切削試驗臺進給系統整體設計方案確定•••••••••••••••••••••••••••••6
2.2.1 試驗臺進給機構的工作原理•••••••••••••••••••••••••••••••••••••••••6
2.2.2 試驗臺進給機構設計與創新•••••••••••••••••••••••••••••••••••••••••6
第三章進給機構結構設計••••••••••••••••••••••••••••••••••••••••••••••••7
3.1 進給結構設計•••••••••••••••••••••••••••••••••••••••••••••••••••••••8
3.2 溜板箱設計•••••••••••••••••••••••••••••••••••••••••••••••••••••••••9
3.3 驅動裝置設計••••••••••••••••••••••••••••••••••••••••••••••••••••••11
3.4 齒輪傳動副的設計••••••••••••••••••••••••••••••••••••••••••••••••••11
3.5 變頻調速電動機的選型••••••••••••••••••••••••••••••••••••••••••••••16
3.5.1 影響電動機選擇的因素••••••••••••••••••••••••••••••••••••••••••••16
3.5.2電動機類型和結構型式的選擇•••••••••••••••••••••••••••••••••••••••17
3.6 軸的設計••••••••••••••••••••••••••••••••••••••••••••••••••••••••••18
3.7軸承端蓋的設計•••••••••••••••••••••••••••••••••••••••••••••••••••••20
3.8滾動軸承的選擇和計算•••••••••••••••••••••••••••••••••••••••••••••••20
第四章進給速度測試系統設計•••••••••••••••••••••••••••••••••••••••••••22
4.1測試裝置的設計•••••••••••••••••••••••••••••••••••••••••••••••••••••22
第五章實驗及總結•••••••••••••••••••••••••••••••••••••••••••••••••••••23
致謝••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••24
參考文獻••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••25
附錄 ...
