雙面臥式組合鉆床

文件大小： 719.5 KB
下載次數：
文件評級：
更新時間：2014-05-27
發 布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

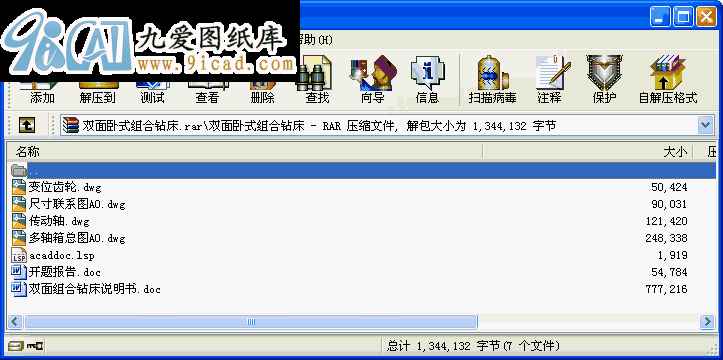

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本課題需要設計一臺加工箱體零件的兩側孔的臥式組合鉆床，主要完成機床總體和主軸箱的設計及主軸軸承的設計。
根據課題要求，本文先擬定一個兩側需要鉆孔的箱體零件，根據加工工件的結構特點、加工部位、尺寸精度、表面粗糙度及生產率等要求，確定該機床為雙面臥式組合機床；根據零件的大小及被加工孔的位置確定主軸箱的輪廓尺寸，通過計算扭矩確定主軸和傳動軸的直徑；根據受力情況，選擇主軸軸承，并驗算軸承的壽命。設計過程中，在滿足設計要求的同時，應該注意相互間的合理配合，這樣才能從整體上把握組合機床的性能和結構。

關鍵詞：組合鉆床傳動系統 多軸箱箱體

目錄
1　前　言 1
1.1 機床在國民經濟的地位及其發展簡史 2
1.2 組合機床的國內、外現狀 4
1.2.1 國內組合機床現狀 4
1.2.2 國外組合機床現狀 5
2 組合機床總體設計 6
2．1 組合機床工藝方案的制定 7
2．2 組合機床配置型式及結構方案的確定 7
2．3 各側具體零部件的設計、計算及選擇 7
3 組合機床多軸箱設計（兩邊主軸箱對稱布置） 11
3.1繪制右多軸箱設計原始依據圖 11
3.2 主軸、齒輪的確定及動力計算 12
3.2.2 主軸箱的動力計算 12
3.3主軸箱傳動系統的設計與計算 12
3.3.1 驅動軸、主軸的坐標計算 12
3.3.2 擬訂主軸箱傳動路線 13
3.3.3 確定傳動軸位置和齒輪齒數 14
3.4 多軸箱坐標計算、繪制坐標檢查圖 18
3.4.1 選擇加工基準坐標系XOY,計算主軸、驅動軸坐標 18
3.4.2 計算傳動軸的坐標 18
3.4.3 驗算中心距誤差 20
3.4.4 繪制坐標檢查圖 20
3.5 多軸箱中變位齒輪的計算 21
3.6 變位齒輪的設計 21
3.6.1 軸13與軸7、8、9上的變位齒輪的設計： 22
3.6.2 軸16與軸15上的變位齒輪設計： 22
3.6.3 變位齒輪重合度的校核 23
3.7 齒輪強度校核 23
3.7.1 校核齒根彎曲疲勞強度 23
3.7.2 校核接觸疲勞強度 24
3.8 傳動軸直徑的確定和軸的強度校核 25
3.8.1 軸的直徑的確定 25
3.8.2 軸的強度校核 25
3.9 主軸箱軸承及其它件設計 28
3.9.1 主軸軸承設計 28
3.9.2 主軸箱的選擇 29
3.9.3主軸箱上的附件材料的設計 29 ...
