輪輻專用六軸鉆床設計

文件大小： 742.17 KB
下載次數：
文件評級：
更新時間：2014-05-25
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

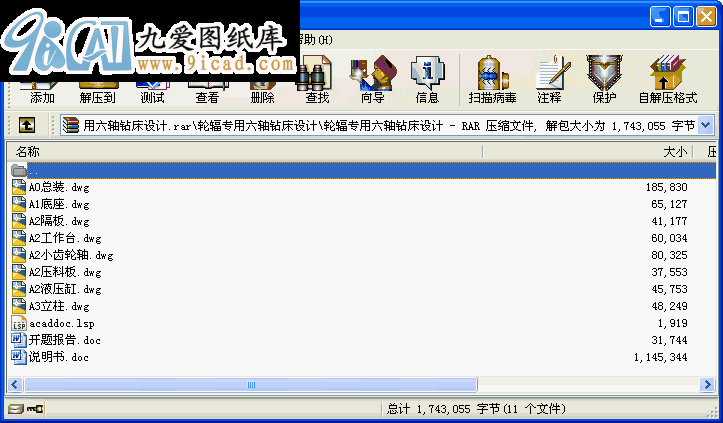

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
眾所周知，在現代機械制造業中，企業對專用機床有著廣泛的需求。一般鉆床勞動強度大，專用性能低，生產率不高且不能保證精度；而多軸專用鉆床操縱方便、省力、容易掌握，不易發生操作錯誤和故障，不僅能減少工人的疲勞，保證工人和鉆床的安全，還能提高鉆床的生產率。因此，專用機床的使用，對企業的競爭力有著十分重要的作用。本文針對一般鉆床上述種種缺點及加工對象的具體情況設計一臺輪輻專用多軸鉆床，力求達到滿足性能要求，經濟效益和人機關系等技術經濟指標。
目錄
第一章多軸鉆床總體設計 8
第一節 概論 8
一．性能要求 9
二．經濟效益 10
三．人機關系 11
第二節 多軸鉆床總體布局分析 11
一．操作、觀察與調整對總體布局的影響 11
二．零件的加工工藝方法對總體布局的影響 12
三．機床的運動分配對總體布局的影響 12
四．精度等級對總體布局的影響 13
五．生產效率對總體布局的影響 13
六．機床的造型對總體布局的影響 14
第三節 多軸鉆床工藝方案的制定 14
一．影響機床工藝方案制定的主要因素 15
二．加工工件的工藝分析 15
第二章多軸鉆床部件設計 16
第一節 動力部件的選擇 16
一．切削用量的選擇 16
二．刀具的選擇 17
三．動力部件的選擇 17
第二節 減速器的選取 20
第三節 上臺板的設計 21
一．材料的選取 22
二．尺寸的確定 22
三．結構設計 23
第四節 主軸箱體的設計 24
第五節 主軸箱零件的設計 26
一．齒輪的設計 26
二．齒輪的計算及校核 28
三．軸的設計 34
第六節 夾緊機構的設計 40
一．概述 40
二．夾緊機構的設計 42
第三章支承件的設計 43
第一節 概述 43
一．支承件的功能 43
二．支承件的靜剛度和形狀選擇原則 44
三．支撐件的動態特性 44
第二節 導軌（立柱）的設計 45
一．概述 45
二．導軌的設計 46
第三節 底座的設計 48
一．材料選擇 48
二．結構設計 49
三．尺寸確定 49
第四章液壓系統的設計 49
一．工況分析 50
二．確定液壓缸的參數 52
三．繪制工作原理圖 54
第五章電器控制系統的設計 55
一．方案分析 55
二．工作過程 56
后記 58
致謝 59
參考文獻 60
英文翻譯 62
附錄英文原文 72 ...
