機械式雙頭套皮輥機設計

文件大小： 833.5 KB
下載次數：
文件評級：
更新時間：2014-05-25
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

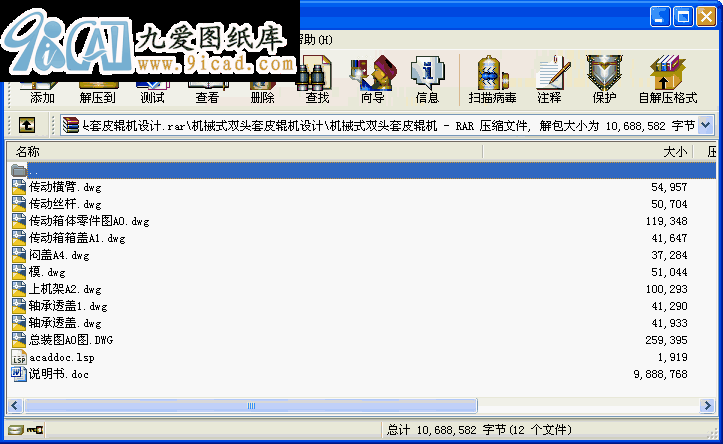

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要對機械式雙頭套皮輥機進行了研究，它的目的主要是完成整臺機器的生產，提高生產效率，可以同時完成多個皮輥的壓入和套出。可以將皮輥機做成雙套頂頭和定位架供工人操作，它的工作原理是由電機帶動蝸輪、蝸桿轉動，使絲桿升降、帶動橫臂升降，從而使滑桿上下移動，實現皮輥的套入、壓出。采用這個可以大大降低工作人員的勞動負荷。皮輥機主要通過帶傳動、齒輪傳動、蝸桿蝸輪傳動和絲桿傳動來實現傳動。完成了傳動箱的箱體、傳動箱附件、絲桿及搖臂的設計。
關鍵詞　　油標 軸承蝸輪蝸桿帶輪

目　錄
摘要…………………………………………………………………………3
0.前言………………………………………………………………………4
1.總體設計…………………………………………………………………5
2.傳動方案設計……………………………………………………………6
2.1電動機的選擇…………………………………………………………6
2.1.1傳動參數計算………………………………………………………6
2.1.2確定電動機功率及其它參數………………………………………7
2.2蝸輪、蝸桿的設計……………………………………………………8
2.2.1傳動參數計算………………………………………………………8
2.2.2材料選擇……………………………………………………………9
2.2.3參數計算……………………………………………………………9
2.3軸的設計………………………………………………………………11
2.3.1軸的材料及選擇……………………………………………………12
2.3.2軸的強度計算………………………………………………………13
2.4軸承的選擇……………………………………………………………16
2.5V帶及帶輪的設計………………………………………………………17
2.5.1普通V帶傳動的設計…………………………………………………17
2.5.2帶輪設計………………………………………………………………19
3.傳動箱的箱體設計…………………………………………………………20
3.1箱體的結構型式……………………………………………………………20
3.2鑄造箱體的結構分析………………………………………………………21
3.3箱體的結構尺寸……………………………………………………………21
4.傳動箱附件的設計……………………………………………………………21
4.1軸承蓋………………………………………………………………………21
4.2軸承套杯……………………………………………………………………23
4.3調整墊片組…………………………………………………………………23
4.4油標…………………………………………………………………………23
4.5排油孔螺塞…………………………………………………………………23
5.總機體的設計…………………………………………………………………23
6.導軌及間隙調整裝置設計……………………………………………………24
6.1導軌設計……………………………………………………………………24
6.2間隙調整裝置設計…………………………………………………………24
7.傳動絲桿及橫臂設計…………………………………………………………25
7.1絲桿設計……………………………………………………………………25
7.2橫臂設計……………………………………………………………………25
8.潤滑的選擇……………………………………………………………………25
8.1潤滑的作用…………………………………………………………………25
8.2潤滑系統和方法的分類……………………………………………………26
8.3潤滑系統的選擇原則………………………………………………………26
9.其它……………………………………………………………………………26
9.1支角…………………………………………………………………………26
9.2行程開關的選擇……………………………………………………………27
10.結論…………………………………………………………………………27
11小結…………………………………………………………………………28
12參考文獻……………………………………………………………………29
12附錄…………………………………………………………………………30
...
