高速電梯擺振控制器液壓系統設計及布置優化

文件大小： 2.6 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

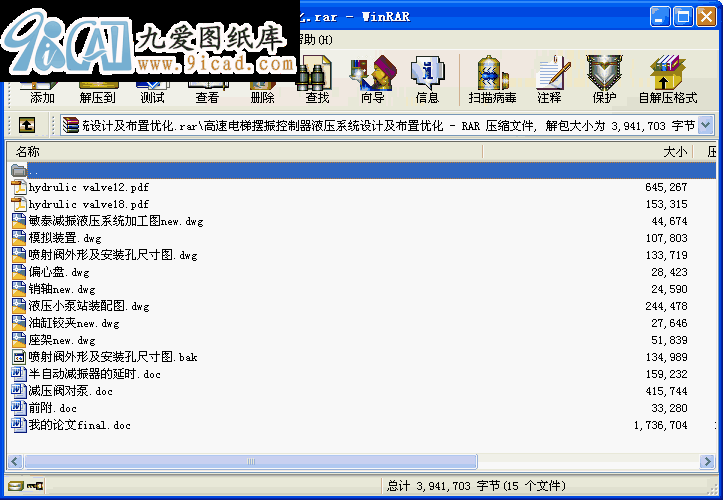

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本設計首先在緒論中對當今國內外高速電梯行業的研究現狀作了一個簡要的介紹。隨著高層建筑發展起來的高速電梯對速度越來越高的要求以及乘客對電梯的乘坐舒適性的要求的日漸提高，對電梯振動控制的問題也慢慢引起了人們的注意，并得到了國內外學者的重視。緊接著，介紹了電梯振動控制問題的背景，通過分析高速電梯運行時振動的固有頻率，以及這種振動給乘客帶來的不適，給出了本次研究要主要解決的問題---高速電梯的減振問題。然后，詳細敘述了液壓系統的設計與元件的選型。通過對液壓作動器主控系統的分析，引出了在其中有著重要作用的一種液壓控制閥――高速開關閥。同時，還討論了一些控制液壓系統中重要部件的選型原理，及最后選擇的元件。并給出了所選元件的重要特性。在介紹了元件的選型后，給出了液壓作動器的總體方案設計，并對其進行了結構優化。最后，特別闡述了針對高速開關閥的動態特性進行的實驗的結果。并分析了其特性對系統的影響，完成系統參數的匹配，得出了選擇高速開關閥的實驗依據。

關鍵詞：高速電梯、擺振控制器、水平振動、液壓系統、高速開關閥
目錄

第一章緒論
1.1概述……………………………………………………… 1
1.2 電梯振動控制問題的背景介紹………………………………… 2
1.3 本次設計任務及主要內容……………………………………… 4
1.4 課題來源………………………………………………………… 5
1.5 本課題研究的目的和意義……………………………………… 5
1.6 原始數據………………………………………………………… 6
第二章液壓系統設計與元件的選型
2.1引言……………………………………………………………… 7
2.2 電梯系統振動分析……………………………………………… 8
2.3 液壓作動器的總體方案設計…………………………………… 13
2.3.1 液壓作動器的技術性能要求……………………………………………………… 13
2.3.2 液壓作動器的組成和工作原理…………………………………………………… 13
2.3.3 液壓作動器的關鍵技術…………………………………………………………… 15
2.4 液壓作動器的選型設計………………………………………… 16
2.4.1液壓缸………………………………………………………………………………… 16
2.4.2高速開關閥…………………………………………………………………………… 17
2.4.3壓力傳感器…………………………………………………………………………… 18
2.4.4液壓泵和驅動電機…………………………………………………………………… 18
2.4.5蓄能器………………………………………………………………………………… 20
2.4.6 溢流閥、單向閥和壓力表…………………………………………………………… 20
2.4.7過濾器、空氣濾清器和液位計……………………………………………………… 22
2.4.8油箱和集成塊………………………………………………………………………… 23
2.4.9 油管和工作液體………………………………………………………………………24
2.5 液壓作動器布置優化…………………………………………… 24
2.5.1 液壓作動器……………………………………………………………………………24
2.5.2 液壓作動器布置優化……………………………………………………………… 25
第三章高速開關閥特性實驗
3.1 模擬實驗臺架的組成和原理…………………………………… 28
3.2 高速開關閥電磁閥簡介………………………………………… 28
3.3 高速開關閥特性實驗…………………………………………… 29
第四章總結及致謝
4.1總結及研究展望………………………………………………… 36
4.2 致謝……………………………………………………………… 36
參考文獻…………………………………………………… 37
...
