汽車某變速箱上箱蓋鉆底面孔組合機床（6個8.5孔）
- 文件大小： 2.31 MB
- 下載次數：
- 文件評級：
- 更新時間：2016-02-27
- 發 布 人： 184819733
- 文件下載：
-
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

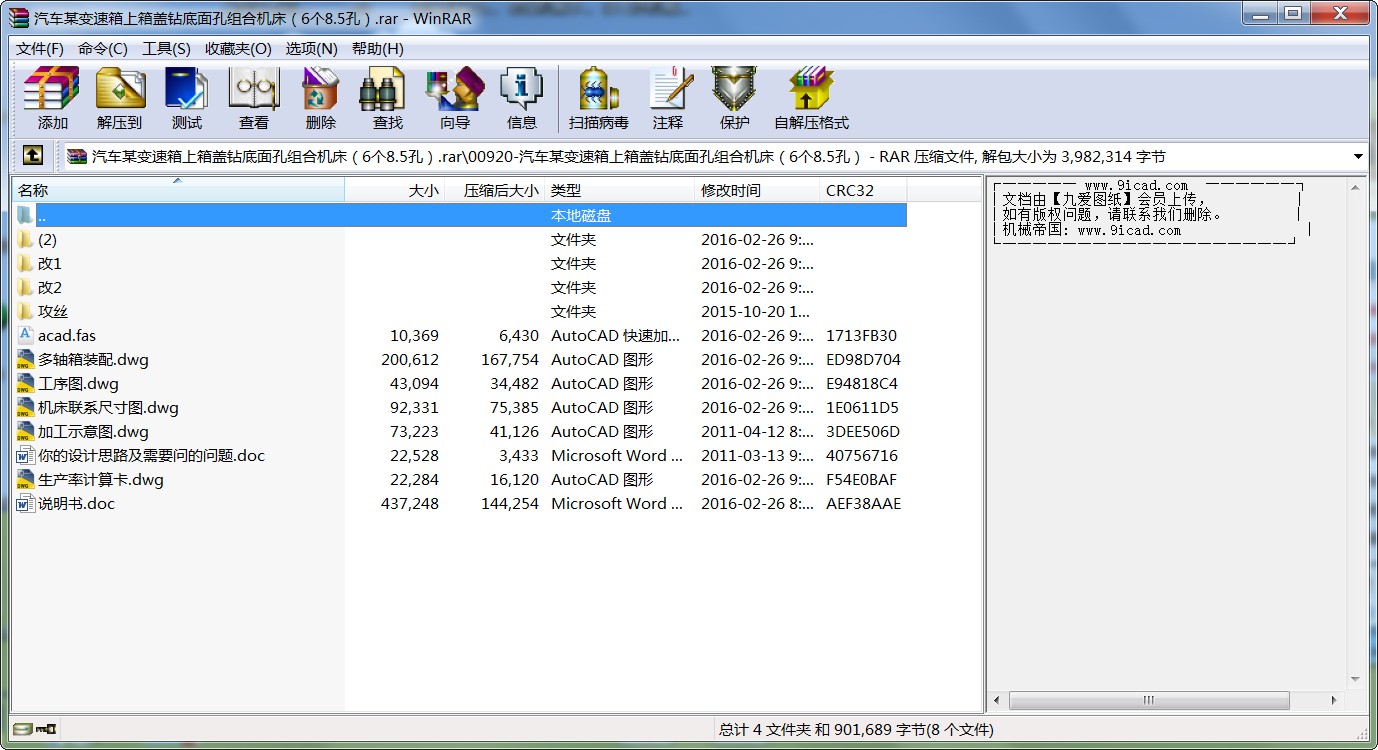

- 汽車某變速箱上箱蓋鉆底面孔組合機床（6個8.5孔）.rar
前言
本設計需要綜合運用大學四年所學的知識，同時還需進一步學習各方面相關的知識，發揮創新能力。本設計作為一名應用技術學院機械設計專業學生的畢業設計，滿足畢業設計的要求，難度及工作量適中，在內容上力求簡明扼要、嚴格精選。
本設計論文包括以下幾大部分內容：中英文摘要、緒論、第一章 機床總體設計、第二章 多軸箱部件設計、第三章 多軸箱零件校核及總結和參考文獻。
本設計全部采用最新的國家標準和技術規范，以及標準術語和常用術語。
本設計全部由黃強教授指導，在設計中承蒙黃教授和本設計組中同學的支持和幫助，為本人提供了許多寶貴的意見和建議、資料，在此表示衷心的感謝！
由于本人水平有限，在設計中難免有錯誤和不妥之處，懇請各位老師批評指正！
Xx
2011年5月
目錄
前言………………………………………………………1
中文摘要…………………………………………………Ⅰ
英文摘要…………………………………………………Ⅲ
緒論………………………………………………………1
第一章、組合機床總體設計……………………………5
1-1、組合機床工藝方案的制定…………………5
1-2、組合機床切削用量的選擇…………………6
1-3、組合機床配置型式的選擇…………………6
1-4、組合機床的總體方案設計…………………7
第二章、多軸箱部件設計……………………………13
2-1、多軸箱設計…………………………………13
2-2、主軸設計……………………………………13
2-3、齒輪布置……………………………………13
2-4、多軸箱的潤滑，手柄軸的設置……………17
第三章、多軸箱零件校核……………………………19
3-1、軸的校核…………………………………19
3-2、齒輪的校核………………………………22
3-3、軸承的選擇與校核………………………24
總結……………………………………………………26
參考文獻………………………………………………27
摘要
本論文主要說明組合機床設計的基本過程及要求。組合機床是按高度集中原則設計的，即在一臺機床上可以同時完成同一種工序或多種不同工序的加工。組合機床發展于工業生產末期，與傳統的機床相比：組合機床具有許多優點：效率高、精度高、成本低。它由床身、立柱、工作臺、及電源一些基本部件及一些特殊部件，根據不同的工件加工所需而設計的。
在組合機床上可以完成很多工序，但就目前使用的大多數組合機床來說，則主要用于平面加工和孔加工兩大類工序。論文主要內容包括四大部分：
（1）、制定工藝方案 通過了解被加工零件的加工特點、精度和技術要求、定位夾緊情況、生產效率及機床的結構特點等，確定在組合機床上完成的工藝內容及加工方法，并繪制被加工零件工序圖。
（2）、組合機床的總體設計 確定機床各部件之間的相互關系，選擇通用部件和刀具的導向，計算切削用量及機床生產效率、繪制機床的尺寸聯系圖及加工示意圖。
（3）、組合機床部件設計 包括專用多軸箱的設計，傳動布局合理，軸與齒輪之間不發生干涉，保證傳動的平穩性和精確性。專用主軸設計、軸承的選用及電機的選擇等。
另外，本文還涉及到大量的設計和計算，包括：
（1）、主軸的選擇和傳動布置，以保證加工過程中被加工零件的精度；
（2）、傳動軸的設計和校核，以保證軸的剛度；
（3）、齒輪的設計、計算，對齒輪的強度和剛度進行校核；
多軸箱部分是本次設計的重要環節，本次設計中它的設計既要保證工作臺的運動的合理、平衡和準確，又要滿足工作要求。在本文中的大量設計、計算使它在理論上滿足了設計和工作的要求。
關鍵字：組合機床；設計；過程；功能
Abstract
This thesis mainly elucidates the basic process and requirements that design of the combination machine. Combination machine is designed according the fundamental , which highly centralized ,or , more correctly it can process one working procedure or more different working procedures at one time . Combination machine was developed in the end of industrial production compared with traditional machine; combination machine has many advantages , such as high efficiency , high accuracy and low cost . It is composed of some general parts , such as bed ,column ,work able ,power unit ,and some special parts designed according to different work piece machining need.
The preface of a lot of works can be completed on the combination machine, but in regard to the majority current usage of combination machine, then and primarily used for the flat surface to process and the bore to process two big work preface. The main part including :(1) Formulating technological plan We,ve learned the characteristic of the part designed ,accuracy and specification ,locating and fixing ,productivity and machining structure by the practice .Then the technological operation and work order can be determined which can be finished in combination machine.(2) Combination machine frame design determines the interrelation of the different part in the machining tool ,select general parts and tool oriented .Then compute cut feed and productivity finally draw a sketch map of the machine .(3) Combination machine parts design including headstock、proper transmission layout 、shaft and gear move freely without interference which ensure the stability and accuracy during transmission ,then design dedicated select bearings and engine etc.(4)Hydraulic pressure equipment design slipway and locating and fixing device are all controlled by hydraulic pressure .It adopts many hydraulic control valves ,which ensure the stability ,circulation and accuracy .
In addition ,the thesis deals with amount of components devices and calculations ,including :(1) Choice of the main shaft and disposal of transmission , by doing so to ensure the accuracy of components machining in process when the main shaft rotating; (2)The device and check of the transmission shaft ,so it can assure the rigidity of the shaft is allowable ;(3) Gear device and calculations ,check the performance in the strength and rigidity of it ;headstock is a very important part in this thesis ,the design of it here not only ensures the rationality 、equipoise and stability of the motion of the slipway ,but also satisfies the requirements of different work environment .So many design and calculations about it in this thesis suggests this system fully meets the requirements in design and work theoretically.
Keywords:
combination machine ;design ;process ;function
緒論
一、組合機床及其特點
組合機床是由大量的通用部件和少量專用部件組成的工序集中的高效專用機床。它能夠?qū)σ环N（或多種）零件進行多刀、多軸、多面、多工位加工。在組合機床上可以完成鉆孔、擴孔、鉸孔、鏜孔、攻絲、車削、銑削、磨削及滾壓等工序，生產效率高，加工精度穩定。
組合機床與通用機床、其他專用機床比較，具有以下特點：
(1)組合機床上的通用部件和標準零件約占全部機床零、部件總量的70~80%，因此設計和制造的周期短，投資少，經濟效果好。
(2)由于組合機床采用多刀加工，并且自動化程度高，因而比通用機床生產效率高，產品質量穩定，勞動強度低。
(3)組合機床的通用部件是經過周密設計和長期生產實踐考驗的，又有專門廠成批制造，因此結構穩定、工作可靠，使用和維修方便。
(4)在組合機床上加工零件時，由于采用專用夾具、刀具和導向裝置等，加工質量靠工藝裝備保證，對操作工人的技術水平要求不高。
(5)當被加工產品更新時，采用其他類型的專用機床時，其大部部件要報廢。用組合機床時，其通用部件和標準零件可以重復利用，不必另行設計和制造。
(6)組合機床易于聯成組合機床自動線，以適應大規模的生產需要。
組合機床雖然有很多優點，但也還有缺點：
(1)組合機床的可變性較萬能機床低，重新改裝時有20%~30%的零件不能重復利用，而且改裝時勞動量較大。
(2)組合機床的通用部件不是為某一種機床設計的，它是具有較廣的適應性。這樣，就使組合機床的結構較專用機床稍為復雜些。
二、組合機床的分類
組合機床有大型組合機床與小型組合機床兩大類，它們不僅在體積和功率上有大小之別，而且在結構和配置型式等方面也有很大的差異。這里主要說明大型組合機床的配置型式。大型組合機床的配置型式可分為三大類：
1、具有固定式夾具的單工位組合機床
這類組合機床夾具和工作臺都固定不動。動力滑臺實現進給運動，滑臺上的動力箱實現切削主運動。根據動力箱和多軸箱的安置方式不同，又可分為以下幾種：
(1)臥式組合機床（動力箱水平安裝）；
(2)立式組合機床（動力箱垂直安裝）；
(3)傾斜式組合機床（動力箱傾斜安裝）；
(4)復合式組合機床（動力箱具有上述兩種以上的安裝狀態）。
2、具有移動式夾具的（多工位）組合機床
這類組合機床的夾具安裝在直線移動工作臺或回轉工作臺上，并按照一定的節拍時間作間歇移動或轉動，使工位得到轉換。這類機床的配置型式 ...
