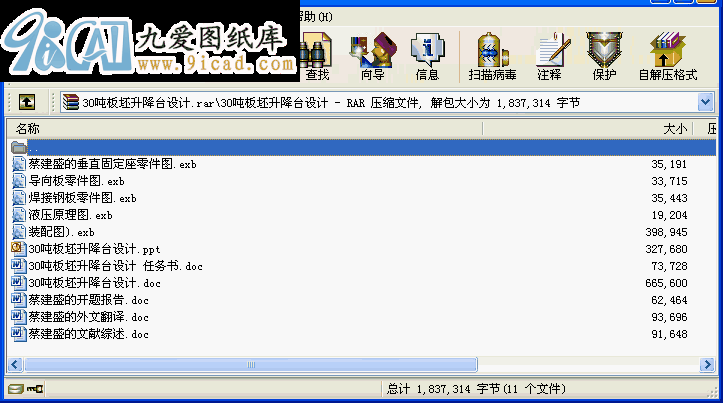

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

30噸板坯升降臺設計.rar摘要

本次畢業設計對象是液壓升降平臺，這套裝置主要用于舉升重物。它的舉升高度為1.5米，舉升重量為30噸，其動作主要是由三個單作用液壓缸推動臺面來實現的。該液壓升降平臺主要由兩個部分組成：機械部分和液壓部分，其中機械部分主要由臺面和螺栓聯結組成。本設計選擇了機械部分材料與結構，并對其進行受理分析與校核，以便檢驗是否滿足強度、剛度的要求，分析及校核的結果證明機械結構的設計可以滿足要求。在對液壓控制系統的設計過程中，先進行了總體方案設計。卸荷回路我選擇了帶有二位二通電磁換向閥的卸荷回路；確定了基本回路后，又確定了液壓系統的傳動形式，由于開式系統所具有的系統簡單和散熱條件好等優點，所以把傳動系統確定為開式系統。在擬定液壓系統原理圖后，對液壓元件及輔件進行了設計、選擇，并對其進行校核。經過計算后液壓缸選定為UY型冶金專用液壓缸，液壓泵選定為雙作用葉片泵，根據系統工作的最大功率我選擇的電動機為Y22M-2三相異步電動機。在確定泵后，又對其他的元件及輔件進行了合理的選擇，最后確定各種元件后,進一步完成了我的設計題目。
關鍵詞：液壓升降平臺臺面液壓泵
目錄
中文摘要 Ⅰ
英文摘要 Ⅱ
1 緒論 1
1.1升降臺的發展及現狀 1
1.2課題的研究意義和目的 3
1.3課題的主要內容 3
2 方案論證 4
2.1機械式升降臺設計 4
2.1.1機械式升降臺構件運動分析 4
2.1.2主要構件的設計計算 5
2.2液壓傳動與機械傳動優缺點比較 7
3液壓式板坯升降臺設計計算 8
3.1確定基本回路 8
3.1.1卸荷回路 8
3.1.2調速回路的確定 9
3.1.3保壓回路的確定 9
3.2液壓傳動系統的形式確定 10
3.3液壓系統原理圖 10
3.4確定液壓缸參數 11
3.4.1 初選系統壓力 11
3.4.2 液壓缸的選取與校核 11
3.5泵與電動機的選擇 13
3.5.1泵的選擇 13
3.5.2電機的選擇 14
3.6管接頭的選擇 15
3.7油箱的設計 15
3.8濾油器的選擇 15
3.9溢流閥的選擇 16
3.10電磁換向閥的選擇 16
3.11液控單向閥的選擇 16
3.12分流集流閥的選擇 16
3.13選擇液壓油 17
3.14效率的計算 17
3.14.1計算沿程損失 17
3.14.2 效率計算 19
3.15系統發熱和溫升 19
4其他機械部分的選擇 21
4.1臺面的設計計算 21
4.2 臺面橫梁的設計計算 21
4.3螺栓的選擇 21
4.4螺釘的選擇 21
4.5墊圈的選擇 21
4.6褶皺套的選擇 22
5 設備維護與管理方法 23
5.1設備的使用和維護 23
5.2設備的安裝與注意事項 25
5.2.1設備的安裝 25
5.2.2安裝注意事項 25
5.3常見故障及排除方法 26
6結論 28
參考文獻 29
致謝 30

...
