AWC機架現場擴孔機設計

文件大小： 1.39 MB
下載次數：
文件評級：
更新時間：2016-02-10
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

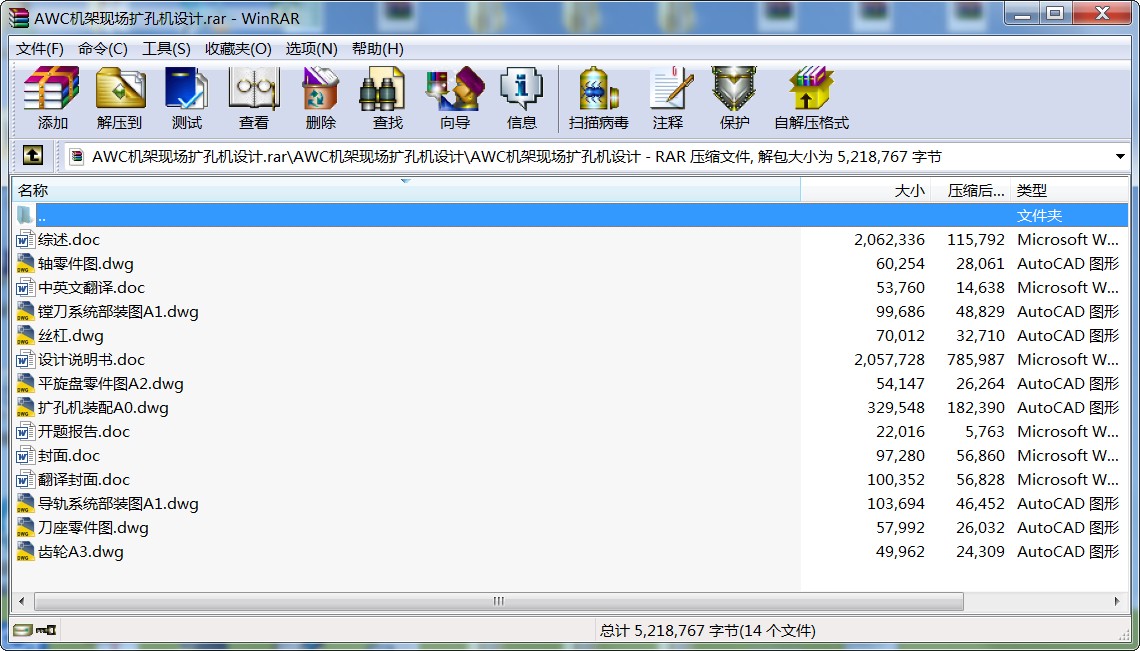

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
解決攀鋼熱軋板廠三期技改工程（立輥軋機寬度自動控制系統（AWC））改造后，需對現有的立輥軋機機架進行擴孔，以便安裝長行程伺服油缸。立輥軋機機架擴孔如果送入設備制造廠進行加工，質量保證可靠，但機架還原難于保證安裝質量、精度。為了降低技改工程費用，決定在立輥軋機現場對機架進行擴孔加工。經過潛心研究，結合現場實際情況設計專用擴孔設備——專用鏜床。再結合專用設備的擴孔工藝，提出了切實可行的解決方案，該方案具有經濟、實用、可行等特點。
設計的特色：解決了現場安裝及鏜桿的剛度問題；滿足了擴較大孔的要求；此專用設備鏜刀系統采用臥式鏜床的平旋盤結構，可方便調整刀具切削深度；導軌采用組合式導軌，使運動平穩，安裝便捷；支撐采用組合機床型式支撐，便于拆卸安裝，可大大提高生產率。

關鍵詞專用設備，專用鏜床，加工效率，工藝實驗
