后鋼板彈簧吊耳加工工藝及夾具設計

文件大小： 1.3 MB
下載次數：
文件評級：
更新時間：2016-01-16
發 布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

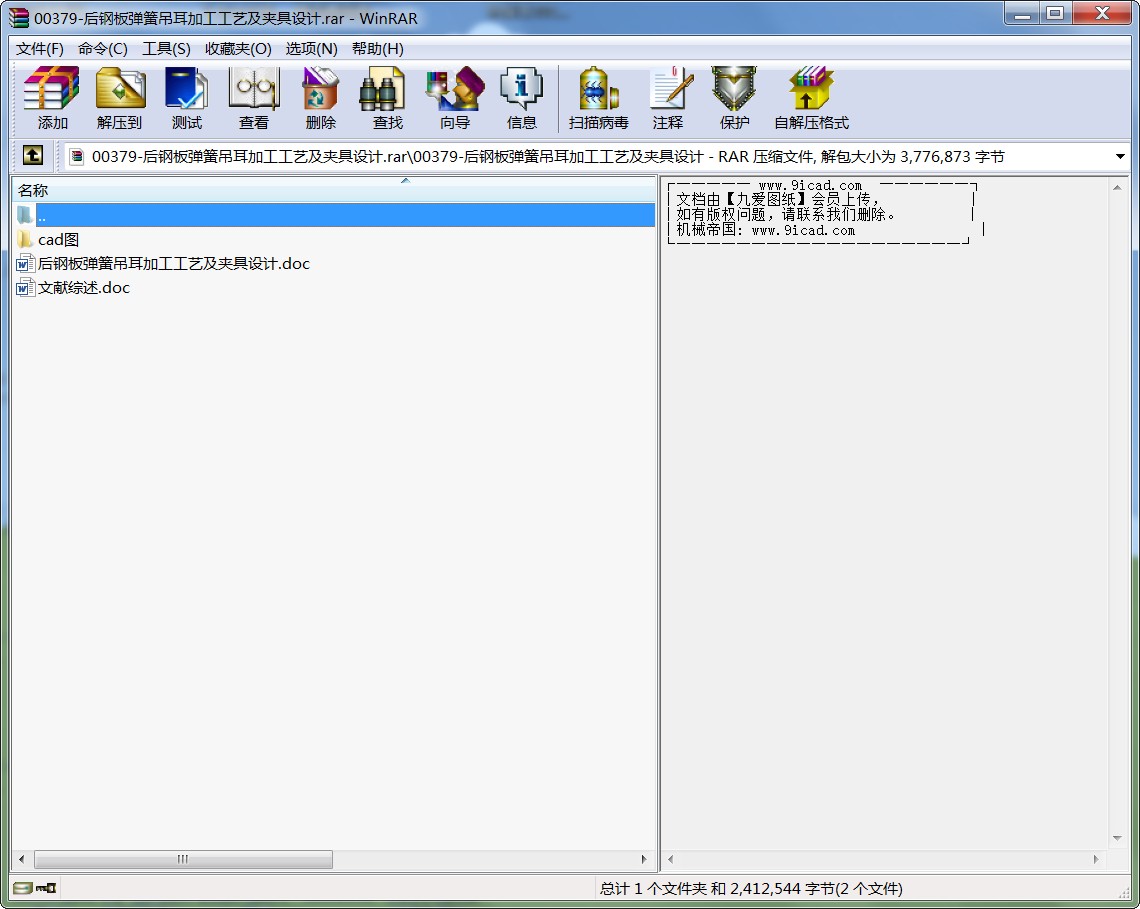

00379-后鋼板彈簧吊耳加工工藝及夾具設計.rar
摘要
本次設計是對后鋼板彈簧吊耳零件的加工工藝規程及一些工序的專用夾具設計。后鋼板彈簧吊零件的主要加工表面是平面及孔。由加工工藝原則可知，保證平面的加工精度要比保證孔的加工精度容易。所以本設計遵循先面后孔的原則。并將孔與平面的加工明確劃分成粗加工和精加工階段以保證加工精度。基準選擇以后鋼板彈簧吊耳大外圓端面作為粗基準，以后鋼板彈簧吊耳大外圓端面與兩個工藝孔作為精基準。主要加工工序安排是先以后鋼板彈簧吊耳大外圓端面互為基準加工出端面，再以端面定位加工出工藝孔。在后續工序中除個別工序外均用端面和工藝孔定位加工其他孔與平面。整個加工過程均選用組合機床。

關鍵詞后鋼板彈簧吊耳，加工工藝，專用夾具

ABSTRACT
The design of the plate after spring lug parts of the processing order of the processes and some special fixture design. Spring plate after hanging parts of the main plane of the surface and pore. By the principle known Processing , the plane guarantee precision machining holes than guarantee the machining precision easy. So the design follows the surface after the first hole principle. Plane with holes and the processing clearly divided into roughing and finishing stages of processing to ensure accuracy. After selecting base plate spring lug large cylindrical face as a rough benchmark, After the leaf spring lug large cylindrical end with two holes as a precision technology benchmarks. main processes arrangements after the first spring plate lug large cylindrical face each other benchmarks machined face, End position to further processing out of holes. In addition to the follow-up processes are individual processes with end-positioning technology and other processing Kong and plane. The entire process of processing machine combinations were selected.
Key words The empress steel plate spring coil mourns the ear,Process the craft,Appropriation tongs

目錄

摘要 Ⅰ
ABSTRACT II
目錄 1
1緒論 1
2 后鋼板彈簧吊耳加工工藝規程設計 3
2.1零件的分析 3
2.1.1零件的作用 3
1.1.2零件的工藝分析 3
2.2工藝過程設計所應采取的相應措施 4
2.3后鋼板彈簧吊耳加工定位基準的選擇 4
2.3.1 確定毛坯的制造形式 4
2.3.2粗基準的選擇 4
2.3.3精基準的選擇 5
2.4 工藝路線的制定 5
2.4.1 工藝方案一 5
2.4.2 工藝方案二 5
2.4.3 工藝方案的比較與分析 6
2.5機械加工余量、工序尺寸及毛坯尺寸的確定 6
2.6確定切削用量及基本工時（機動時間） 7
2.7時間定額計算及生產安排 16
2.8 本章小結 18
3 粗銑后鋼板彈簧吊耳內側端面夾具設計 19
3.1粗銑后鋼板彈簧吊耳內側端面夾具設計 19
3.2定位方案的分析和定位基準的選擇 19
3.3定位誤差分析 19
3.4銑削力與夾緊力計算 20
3.5定向鍵與對刀裝置設計 21
3.6夾緊裝置及夾具體設計 23
3.7夾具設計及操作的簡要說明 24
3.8本章小結 24
4 加工工藝孔夾具設計 25
4.1加工工藝孔夾具設計 25
4.2定位方案的分析和定位基準的選擇 25
4.4切削力的計算與夾緊力分析 26
4.5鉆套、襯套、鉆模板及夾具體設計 26
4.6夾具精度分析 28
4.7夾具設計及操作的簡要說明 28
4.8本章小結 29
5 加工工藝孔夾具設計 30
5.1加工工藝孔夾具設計 30
5.2定位方案的分析和定位基準的選擇 30
5.3定位元件的設計 30
5.4定位誤差分析 32
5.5切削力的計算與夾緊力分析 32
5.6鉆套、襯套、鉆模板及夾具體設計 32
5.7夾具精度分析 34
5.8夾具設計及操作的簡要說明 34
5.9本章小結 35
結 論 36
參考文獻 37
致謝 38

1 緒論
機械的加工工藝及夾具設計是在完成了大學的全部課程之后，進行的一次理論聯系實際的綜合運用，使我對專業知識、技能有了進一步的提高，為以后從事專業技術的工作打下基礎。機械加工工藝是實現產品設計，保證產品質量、節約能源、降低成本的重要手段，是企業進行生產準備，計劃調度、加工操作、生產安全、技術檢測和健全勞動組織的重要依據，也是企業上品種、上質量、上水平，加速產品更新，提高經濟效益的技術保證。然而夾具又是制造系統的重要組成部分，不論是傳統制造，還是現代制造系統，夾具都是十分重要的。因此，好的夾具設計可以提高產品勞動生產率，保證和提高加工精度，降低生產成本等，還可以擴大機床的使用范圍，從而使產品在保證精度的前提下提高效率、降低成本。當今激烈的市場競爭和企業信息化的要求,企業對夾具的設計及制造提出了更高的要求。所以對機械的加工工藝及夾具設計具有十分重要的意義。
夾具從產生到現在，大約可以分為三個階段：第一個階段主要表現在夾具與人的結合上，這是夾具主要是作為人的單純的輔助工具，是加工過程加速和趨于完善；第二階段，夾具成為人與機床之間的橋梁，夾具的機能發生變化，它主要用于工件的定位和夾緊。人們越來越認識到，夾具與操作人員改進工作及機床性能的提高有著密切的關系，所以對夾具引起了重視；第三階段表現為夾具與機床的結合，夾具作為機床的一部分，成為機械加工中不可缺少的工藝裝備。
在夾具設計過程中，對于被加工零件的定位、夾緊等主要問題,設計人員一般都會考慮的比較周全，但是，夾具設計還經常會遇到一些小問題，這些小問題如果處理不好，也會給夾具的使用造成許多不便，甚至?xí)绊懙焦ぜ募庸ぞ�。我們把多年來在夾具設計中遇到的一些小問題歸納如下：清根問題在設計端面和內孔定位的夾具時，會遇到夾具體定位端面和定位外圓交界處清根問題。端面和定位外圓分為兩體時無此問題,。夾具要不要清根，應根據工件的結構而定。如果零件定位內孔孔口倒角較小或無倒角,則必須清根,如果零件定位孔孔口倒角較大或孔口是空位，則不需要清根，而且交界處可以倒為圓角R。端面與外圓定位時，與上述相同。讓刀問題在設計圓盤類刀具(如銑刀、砂輪等)加工的夾具時，會存在讓刀問題。設計這類夾具時，應考慮銑刀或砂輪完成切削或磨削后，銑刀或砂輪的退刀位置，其位置大小應根據所使用的銑刀或砂輪的直徑大小，留出超過刀具半徑的尺寸位置即可。更換問題在設計加工結構相同或相似，尺寸不同的系列產品零件夾具時，為了降低生產成本,提高夾具的利用率，往往會把夾具設計為只更換某一個或幾個零件的通用型夾具。
...
