新KS型單級單吸離心泵的設計

文件大小： 726.95 KB
下載次數：
文件評級：
更新時間：2016-01-15
發布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

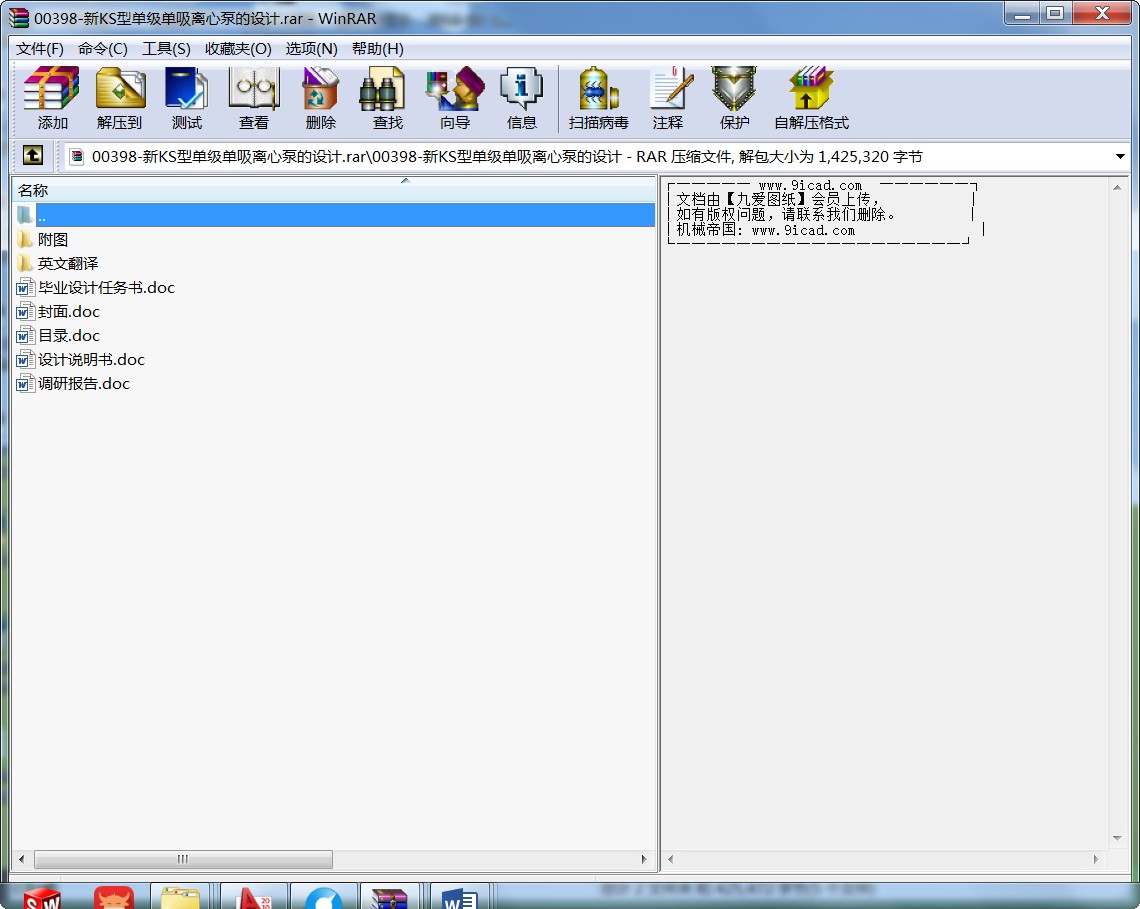

00398-新KS型單級單吸離心泵的設計.rar

目錄

摘要----------------------------------------------------------------------Ⅱ
Abstract------------------------------------------------------------------Ⅲ
新KS型單級單吸離心泵的設計------------------------------------------------------------------------1
第1章引言--------------------------------------------------------------1
第2章型號意義示例------------------------------------------------------2
第3章新KS型單級單吸離心泵的主要性能參數-------------------------------3
第4章新KS型單級單吸離心泵的特性曲線-----------------------------------5
第5章新KS型單級單吸離心泵工作原理-------------------------------------6
第6章新KS型單級單吸離心泵的主要部件-----------------------------------7
6.1 葉輪----------------------------------------------------------7
6.2 泵殼----------------------------------------------------------7
6.3 泵軸----------------------------------------------------------10
6.4 軸承----------------------------------------------------------11
6.5 懸架----------------------------------------------------------11
6.6 機械密封------------------------------------------------------13
6.7 填料函--------------------------------------------------------14
第7章新KS型單級單吸離心泵的安裝---------------------------------------15
第8章新KS型單級單吸離心泵的水泵檢驗標準-------------------------------17
第9章新KS型單級單吸離心泵的操作程序-----------------------------------21
第10章合理配置、安全運行、優質供水-------------------------------------24
第11章新KS型單級單吸離心泵容易發生的故障------------------------------26
第12章新KS型單級單吸離心泵間性能的改變和換算--------------------------29
第13章離心泵流量控制方法探討-------------------------------------------30
第14章結束語-----------------------------------------------------------31
致謝-----------------------------------------------------------------------31
參考文獻-------------------------------------------------------------------32
畢業設計小結---------------------------------------------------------------33

摘要
KS型單級單吸離心泵吸收了KT、SB、ES、IS、XA及國外優秀離心泵系列產品的優點，采用了多項水力設計及工藝方法的發明專利和實用新型專利而研制開發的高新技術系列產品。它廣泛用于空調、制冷、冰蓄冷、自來水廠、消防、環保、高層供水和城鄉排水等領域，一般輸送85攝氏度以下清水或物理化學性質類似清水的液體。通過變換泵的結構及材質可輸送高溫及腐蝕性介質，可用與化工、冶金等行業。本系列產品產品具有高效率、高性能、高耐壓、高可靠性和安裝維修方便等特點，其結構參數符合國際標準產品相互替代，承壓能力為1.6MPa級，諸項技術經濟指標達到國外同類產品先進水平，屬于國際接軌的換代產品。
注：單級單吸離心泵為一個葉輪一個進水口的離心泵。

關鍵詞：單級單吸、葉輪、機械密封、安裝、故障分析。
新KS型單級單吸離心泵的設計

第一章引言

利用離心力輸水的想法最早出現在列奧納多達芬奇所作的草圖中。1689年，法國物理學家帕潘發明了四葉片葉輪的蝸殼離心泵。但更接近于現代離心泵的，則是1818年在美國出現的具有徑向直葉片、半開式雙吸葉輪和蝸殼的所謂馬薩諸塞泵。1851～1875年，帶有導葉的多級離心泵相繼被發明，使得發展高揚程離心泵成為可能。
盡管早在1754年，瑞士數學家歐拉就提出了葉輪式水力機械的基本方程式，奠定了離心泵設計的理論基礎，但直到19世紀末，高速電動機的發明使離心泵獲得理想動力源之后，它的優越性才得以充分發揮。在英國的雷諾和德國的普夫萊德雷爾等許多學者的理論研究和實踐的基礎上，離心泵的效率大大提高，它的性能范圍和使用領域也日益擴大，已成為現代應用最廣、產量最大的泵。
離心泵的應用是很廣泛的，在國民經濟的許多部門要用到它。在給水系統中幾乎是不可缺少的一種設備，如若把自來水管網當作人身的血管系統，那么離心泵就是壓送血液的心臟。
新KS型單級單吸離心泵是在原有的KS型單級單吸離心泵的基礎上進行的一種改進，現市面上大多的離心泵，在安裝葉輪時，是采用的泵軸的錐度進行定位的，這樣的定位，對于軸的加工精度要求很高，在一般的小型加工單位很難達到這樣的精度等級，所以通過把錐度軸變為直軸的方法來避免因為加工精度不高而導致的安裝不便的弊端，同時在葉輪安裝時通過加軸套的方法進行定位，這樣的改進在提高軸強度的同時，加工也方便了，且其他部件的制作模具的改動也很少，生產成本也沒有增加。
此次設計中以型號KS125-100-200作為數據依據。
...
