電筒筒頭注塑模設計

文件大小： 1.82 MB
下載次數：
文件評級：
更新時間：2015-12-31
發 布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

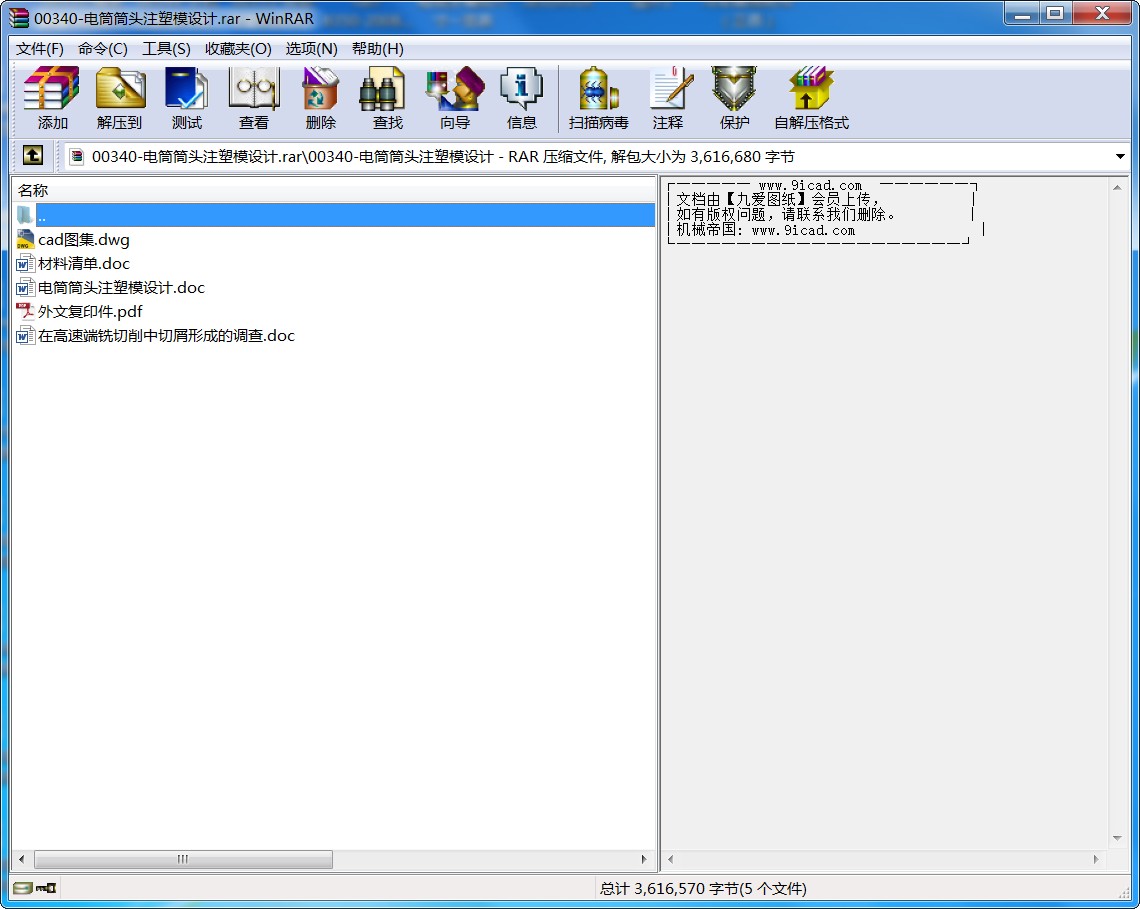

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

00340-電筒筒頭注塑模設計.rar
摘要

模具制造技術迅速發展，已成為現代制造技術的重要組成部分。本設計介紹了塑料注射模具的設計與制造方法。該注射模采用了1模2腔的結構。根據塑件的結構，選用了兩側帶有側抽芯機構的兩板模，運用斜導柱完成塑件的側抽芯，采用側澆口完成進料。在整個設計過程中，查閱了大量的參考數據，深入分析設計內容，包括塑件成型工藝性分析；擬定模具結構形式；注射機型號的確定；澆注系統形式和澆口的設計；成型零件的結構設計和計算；模架的確定和標準件的選用；合模導向機構的設計；脫模推出機構的設計；側向分型與抽芯機構的設計；冷卻系統的設計。由于抽芯距離較短，為了使模具結構簡單，采用斜導柱側抽芯方式，并對模具的材料進行了選擇。如此設計出的結構可確保模具工作運用可靠。最后對模具結構與注射機的匹配進行了校核。
通過該塑料模具的設計使自己對塑料模具的設計流程有了更深一層次的認識。

關鍵詞：塑料；注射模具；設計；側抽芯；斜導柱

ABSTRACT
The die making technology rapidly expand, has become the modern technique of manufacture the important component.This design introduced the plastic injects mold's design and the manufacture method. This injection mold has used 1 mold 2 cavity structures. According to the structure of the plastical piece chose to use the mold with two sidecores. make use of inclined lead pillar completion side core-pulling of the plasticalpiece and adopt side gate completion injection .Checked a great deal of reference in the whole design process, thorough analysis the design contents, include usage Proe software to carry on wallthinckness and draft analysis for the product；Draft the mold structure form；The assurance of injection machine model ;design of injection system and gate;Model structure design and calculation of mold parts; The assurance of mold base with standard piece of choose to use;ejector organization‘s design;The design of side core ejector ‘s organization;The design of cooling system. As the core pulling shorter distances, in order to enable Die simple structure, using bevel-side core-pulling, also mold the material of choice. The design of such a structure can be used to ensure reliable die. Finally, the injection mold structure and the matching machine was calibrated.
Through the design process of plastics mold makes me have more deep one layer understanding of the design process to the plastics mold.

Key word: plastic；injection mold；design； sidecore； inclined lead
