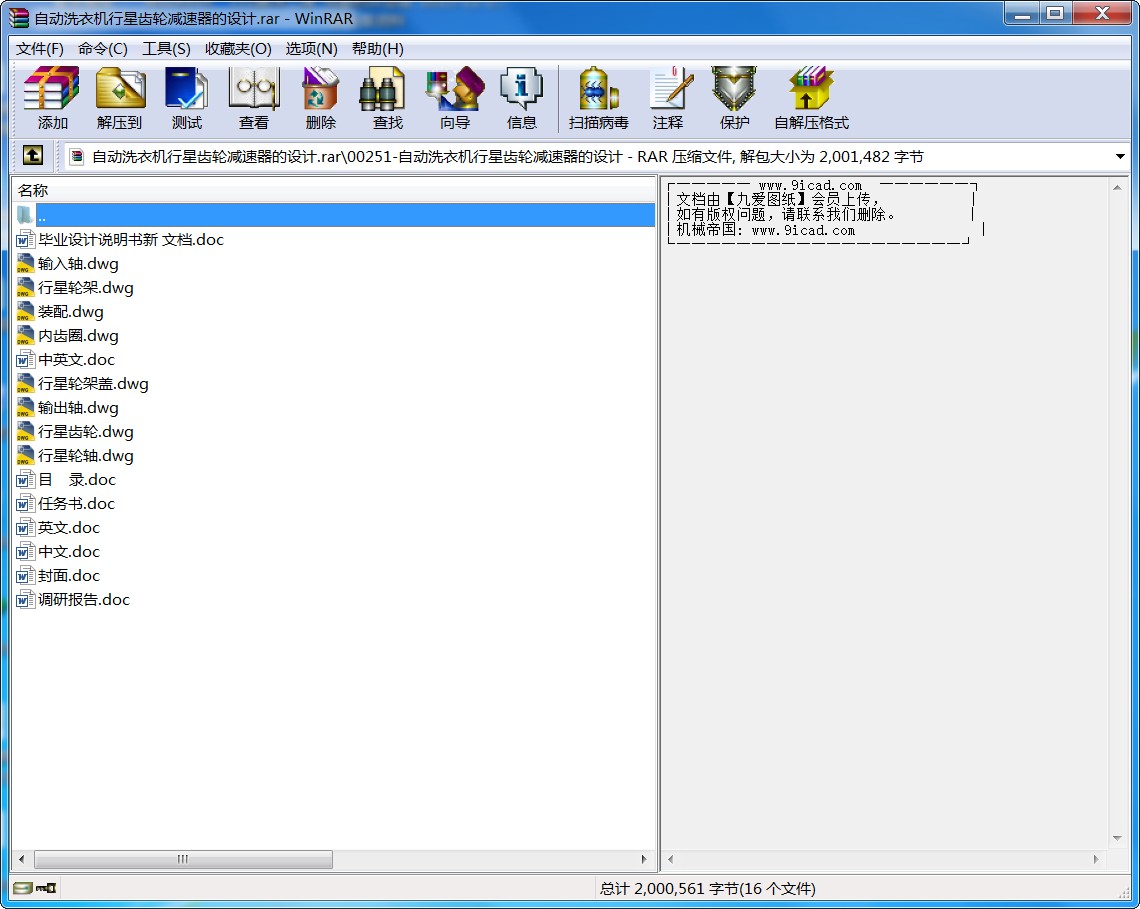

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

自動洗衣機行星齒輪減速器的設計

摘要：本課題是有關一種自動洗衣機減速離合器內部減速裝置行星輪系減速器的設計。在洗衣機中使用行星輪系減速器正是利用了行星齒輪傳動：體積小，質量小，結構緊湊，承載能力大；傳動效率高；傳動比較大；運動平穩、抗沖擊和震動的能力較強、噪聲低的特點。行星輪減速其實就是齒輪減速的原理,它有一個軸線位置固定的齒輪叫中心輪或太陽輪,在太陽輪邊上有軸線變動的齒輪,即既作自轉又作公轉的齒輪叫行星輪,行星輪有支持構件叫行星架,通過行星架將動力傳到軸上,再傳給其它齒輪.它們由一組若干個齒輪組成一個輪系.只有一個原動件,這種周轉輪系稱為行星輪系.
關鍵詞：行星輪系減速器、行星輪、中心輪、行星架。

目錄
第一章概述 ………………………………………………………………………1
第二章原始數據及系統組成 ……………………………………………………2
（一）原始數據……………………………………………………………………2
（二）系統組成框圖………………………………………………………………2
第三章減速器簡介 ………………………………………………………………4
第四章傳動系統的方案設計 ……………………………………………………5
傳動方案的分析與擬定…………………………………………………………5
1.對傳動方案的要求……………………………………………………………5
2.擬定傳動方案…………………………………………………………………5
第五章行星齒輪傳動設計 ………………………………………………………6
(一)行星齒輪傳動比和效率計算 ………………………………………………6
(二)行星齒輪傳動的配齒計算 …………………………………………………6
1.傳動比條件……………………………………………………………………6
2.同軸條件………………………………………………………………………6
3.裝配條件………………………………………………………………………7
4.鄰接條件………………………………………………………………………7
(三)行星齒輪傳動的幾何尺寸和嚙合參數計算 ………………………………8
（四）行星齒輪傳動強度計算及校核……………………………………………10
1、行星齒輪彎曲強度計算及校核……………………………………………10
2、齒輪齒面強度的計算及校核………………………………………………11
3、有關系數和接觸疲勞極限…………………………………………………11
（五）行星齒輪傳動的受力分析 ………………………………………………13
（六）行星齒輪傳動的均載機構及浮動量 ……………………………………15
（七）輪間載荷分布均勻的措施…………………………………………………15
第六章行星輪架與輸出軸間齒輪傳動的設計…………………………………17
（一）選擇齒輪材料及精度等級 ………………………………………………17
（二）按齒面接觸疲勞強度設 …………………………………………………17
（三）按齒根彎曲疲勞強度計算 ………………………………………………18
（四）主要尺寸計算 ……………………………………………………………18
（五）驗算齒輪的圓周速度v …………………………………………………18
第七章行星輪系減速器齒輪輸入輸出軸的設計………………………………19
（一）減速器輸入軸的設計………………………………………………………19
1、選擇軸的材料，確定許用應力……………………………………………19
2、按扭轉強度估算軸徑………………………………………………………19
3、確定各軸段的直徑…………………………………………………………19
4、確定各軸段的長度…………………………………………………………19
5、校核軸………………………………………………………………………19
（二）行星輪系減速器齒輪輸出軸的設計………………………………………21
1、選擇軸的材料，確定許用應力……………………………………………21
2、按扭轉強度估算軸徑………………………………………………………21
3、確定各軸段的直徑…………………………………………………………21
4、確定各軸段的長度…………………………………………………………21
5、校核軸 ………………………………………………………………………22
第八章結論………………………………………………………………………24
第九章參考文獻…………………………………………………………………25
第十章設計小結…………………………………………………………………26
第十一章致謝………………………………………………………………………27

...
