剪叉式物流液壓升降臺設計

文件大小： 1.18 MB
下載次數：
文件評級：
更新時間：2015-05-26
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

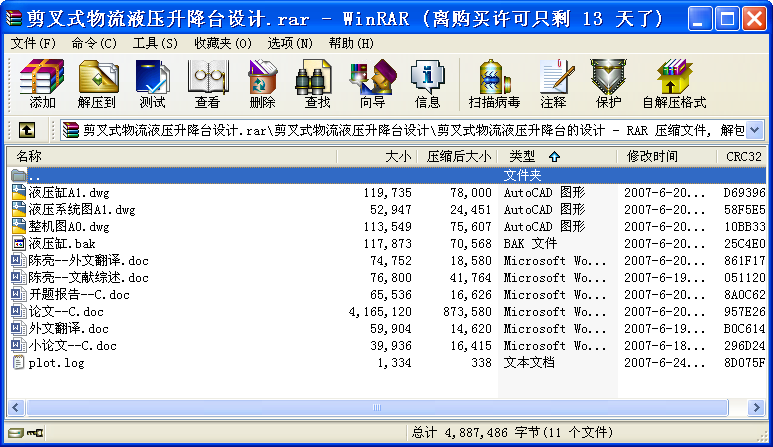

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
隨著汽車行業的發展，我國的汽車維修行業有了很大的發展，為之服務的汽車維修設備行業已成為我國的新興行業不斷發展壯大。各種舉升機設備如雨后春筍，不斷涌現，質量不斷提高，銷量逐年增加。本設計采用剪叉式液壓升降臺。
當今世界上的許多先進技術，如自動控制光電開關等，已廣泛應用到各種安全裝置的設計領域，因而在設計制造舉升機時，應結合產品的特點，積極采用先進可靠實用的現代安全技術。以下文中僅列舉多數舉升機普遍采用的安全措施為了使用維護方面的安全保證措施涉及的范圍很廣，包括舉升機有使用前的準備工作，舉升汽車時應該注意的事項，承載時的穩定性，降下汽車時的注意事項，日常和定期維修檢查工作等
整機的液壓系統圖油路各自擬訂好的控制回路及液壓源組合而成。各回路相互組合時去掉重復多余的元件，力求系統結構簡單。注意各元件間的聯鎖關系，避免誤動作發生。要盡量減少能量損失環節，提高系統的工作效率。為了便于液壓系統的維護和監測，在系統中的主要路段要裝設有必要的監測元件，如壓力表，溫度計等。在設計中可以考慮在關鍵部位，附設備用件，以便意外事件發生時能迅速更換，保證主機連續工作。各液壓元件采用國產標準件，在圖中按國家標準規定的液壓元件職能符號的常態位置繪制。對于自行設計的非標準元件可用結構原理圖繪制

關鍵字：升降臺；剪叉式；液壓

目錄
摘要 I
Abstract II
目錄 III
第一章緒論 1
1.1 舉升機的發展簡史 1
1.2 汽車舉升機的設計特點 2
1.3 汽車舉升機的安全保證措施 3
1.3.1 設計制造方面的安全保證措施 3
1.3.2 使用維護方面的安全保證措施 4
第2章剪叉式升降臺的應用及其受力分析的討論 5
2.1剪叉式升降平臺的三種結構形式 5
2.2 雙鉸接剪叉式升降平臺機構的位置參數計算 6
2.3 雙鉸接剪叉式升降平臺機構的動力參數計算 8
2.4 剪叉式升降平臺機構設計時應注意的問題 9
2.5 針對性比較小實例： 9
2.6雙鉸接剪叉式升降平臺機構中兩種液壓缸布置方式的分析比較 12
2.6.1問題的提出： 13
2.6.2兩種布置方式的分析和比較： 14
2.6.3實例計算 15
第三章液壓傳動系統的設計計算 20
3.1明確設計要求制定基本方案： 20
3.2制定液壓系統的基本方案 20
3.2.1確定液壓執行元件的形式 20
3.2.2 確定液壓缸的類型 22
3.2.3 確定液壓缸的安裝方式 22
3.2.4 缸蓋聯接的類型 22
3.2.5擬訂液壓執行元件運動控制回路 22
3.2.6液壓源系統 22
3.3確定液壓系統的主要參數 23
3.3.1載荷的組成與計算： 23
3.3.2初選系統壓力 25
3.3.3計算液壓缸的主要結構尺寸 26
3.3.4確定液壓泵的參數 28
3.3.5管道尺寸的確定 30
3.3.6油箱容量的確定 31
3.4液壓缸主要零件結構、材料及技術要求 31
3.4.1缸體 31
3.4.2活塞 32
3.4.3活塞桿 33
3.4.4活塞桿的導向、密封和防塵 33
3.4.5液壓缸的排氣裝置 34
3.4.6液壓缸安裝聯接部分的型式及尺寸 35
3.4.7繪制液壓系統原理圖 35
第四章臺板與叉桿的設計計算 39
4.1確定叉桿的結構材料及尺寸 39
4.2橫軸的選取 43
結論 44
致謝 45
參考文獻 46
...
