CA6140型車床主軸箱課程設計

文件大小： 446.04 KB
下載次數：
文件評級：
更新時間：2015-05-21
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

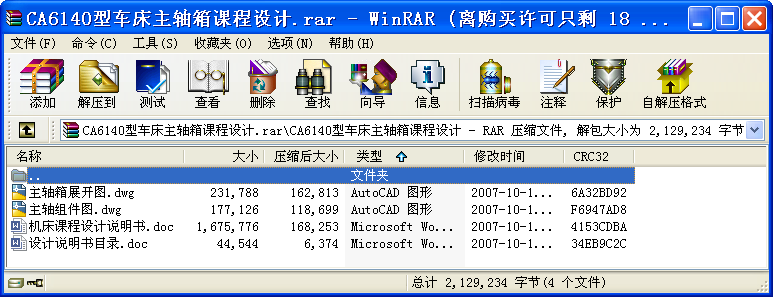

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一、設計目的
通過機床主運動機械變速傳動系統得結構設計，在擬定傳動和變速的結構方案過程中，得到設計構思、方案分析、結構工藝性、機械制圖、零件計算、編寫技術文件和查閱技術資料等方面的綜合訓練，樹立正確的設計思想，掌握基本的設計方法，并具有初步的結構分析、結構設計和計算能力。
二、設計步驟
1.運動設計
1.1已知條件
[1]確定轉速范圍：主軸最小轉速。
[2]確定公比：
[3]轉速級數：
1.2結構分析式
⑴ ⑵ [3]
從電動機到主軸主要為降速傳動，若使傳動副較多的傳動組放在較接近電動機處可使小尺寸零件多些，大尺寸零件少些，節省材料，也就是滿足傳動副前多后少的原則，因此取方案。在降速傳動中，防止齒輪直徑過大而使徑向尺寸常限制最小傳動比；在升速時為防止產生過大的噪音和震動常限制最大轉速比。在主傳動鏈任一傳動組的最大變速范圍。在設計時必須保證中間傳動軸的變速范圍最小，

目錄
一、設計目的 -1-
二、設計步驟 -1-
1.運動設計 -1-
1.1已知條件 -1-
1.2結構分析式 -1-
1.3 繪制轉速圖 -2-
1.4 繪制傳動系統圖 -5-
2.動力設計 -5-
2.1 確定各軸轉速 -5-
2.2 帶傳動設計 -6-
2.3 各傳動組齒輪模數的確定和校核 -7-
3. 齒輪強度校核 -9-
3.1校核a傳動組齒輪 -9-
3.2 校核b傳動組齒輪 -10-
3.3校核c傳動組齒輪 -11-
4. 主軸撓度的校核 -13-
4.1 確定各軸最小直徑 -13-
4.2軸的校核 -13-
5. 主軸最佳跨距的確定 -14-
5.1 選擇軸頸直徑,軸承型號和最佳跨距 -14-
5.2 求軸承剛度 -14-
6. 各傳動軸支承處軸承的選擇 -15-
7. 主軸剛度的校核 -15-
7.1 主軸圖 -15-
7.2 計算跨距 -16-
三、總結 -17-
四、參考文獻 -18-
...
