玉米脫粒機的設計說明書和部分圖紙

文件大小： 317.37 KB
下載次數：
文件評級：
更新時間：2015-05-20
發布人： 2928380962

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

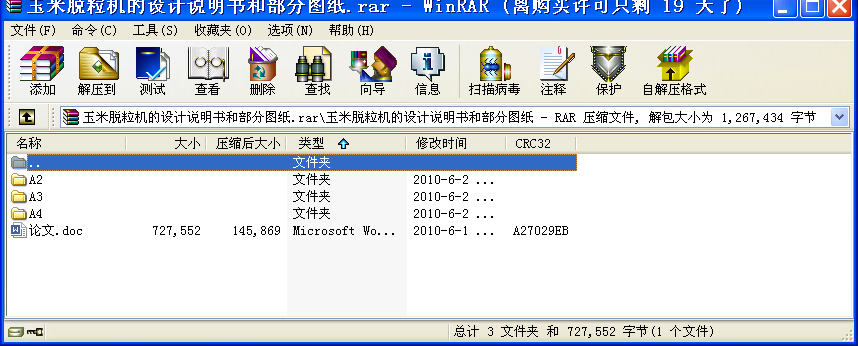

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
玉米作為一種重要的糧食作物，其相關的生產設備一直受到人們的普遍關注。在傳統的玉米脫粒機中，其脫粒作業主要是通過安裝在高速旋轉的主軸上的冠狀平板齒對玉米果穗的攪動和撞擊來完成的，對玉米果穗的損傷大、破碎率高。因此，設計一種新型的，低破損率的脫粒機對于玉米的生產具有重要的實際意義。
為了降低農民在玉米脫粒時勞動強度、提高工作效率,設計玉米脫粒機。該機主要有入料口、柵格式凹板和釘齒脫粒滾筒及傳動部件等組成。以電動機為動力源，動力由電動機輸出軸輸出，再通過傳動帶傳遞到釘齒脫粒滾筒上，釘齒脫粒滾筒配合柵格式凹板將玉米脫粒，玉米粒從柵格式凹板分離并排出機體外，而玉米芯從入料的另一端排出機體之外。

關鍵詞：玉米；脫粒機；結構；設計 CAXA CAD

玉米脫粒機的設計
1引言
隨著社會的進步，生活中的每一個角落都有機器的參與。農業是我國的基礎經濟、是國家發展的根本，機械化的普及，不僅使農業加強了農業化生產，同時也減輕了農民的勞動強度。據不完全統計，我國北方地區種植小麥、玉米等農作物約占我國農業經濟的45%以上，同年出口量北方地區占全國達20%左右。因此我國北方地區更需要實現農業機械化生產，從而提高農業的勞動生產率。如今我國北方大部分地區基本上從種到收到入倉，實現了機械化作業，更值得慶幸的是每種機械的開發和利用都有相當可觀的市場，科技的創新更很好的開闊了市場。這里僅對一種玉米脫粒機是課題討論研究，玉米脫粒機是玉米脫皮后，經過一段時間的風干，然后將玉米利用脫粒機使玉米和玉米芯分開，這種機械就是玉米脫粒機。它的工作原理是：玉米脫粒機在進行玉米脫粒時，利用釘齒滾筒回轉運動的釘齒與柵格式凹板之間的間隙相配合，使玉米粒拖下（釘齒滾筒和柵格式凹板之間的揉搓作用，將玉米粒脫離玉米芯，并借助其他的機械機構將玉米粒和玉米芯分別從兩個不同的出口排出機體之外，循環脫粒，不斷的進行填入---脫粒---排出機體。
2玉米脫粒機總體結構
玉米脫粒機主要組成部分：入料口、釘齒脫粒滾筒軸、柵格式凹板、機架等部分組成。整體組成如圖1所示：
2.1入料部分
入料口與玉米脫粒機的上蓋部分相連，它是利用一厘米厚的鐵板制成，入料部位與釘齒滾筒的釘齒部位相切，將已撥皮的玉米從入料口進入，下滑到脫粒部位，即釘齒滾筒和柵格式凹板之間，進行脫粒。
2.2脫粒部分
脫粒部分主要是由釘齒滾筒、柵格式凹板、半圓型上蓋組成。玉米穗在釘齒滾筒和柵格式凹板之間進行脫粒，將已脫下的玉米粒從柵格式凹板的縫隙漏下，落到下滑板，由倉口排出機體之外，玉米芯借助于滾筒上的螺旋排列的釘齒的螺旋推力和螺旋導向作用，由入料口的另一端（即出料口）排出機體之外。
2.3篩選部分
篩選部分主要是由柵格式凹板完成，它是由一定數量的鐵條及兩條主要梁和兩條副梁組成，每兩根鐵條之間的縫隙可以將玉米卡住，然后快速旋轉的釘齒滾筒將被卡死的玉米強行脫粒，當然，無論是工作時還是安裝時，柵格式凹板是固定不動的。玉米脫粒之后，再將玉米粒經過柵格式凹板，從凹板的縫隙漏出，順著斜滑板滑出機體之外，目的是將玉米和玉米芯分開。
2.4機架部分
機架是由左機架、右機架、出料口、下滑板及穩定結實的主機梁組成，機架是玉米脫粒機的主要支撐，他承擔著脫粒機的主要重量和動力、負載和力矩，因此它的設計是許強不弱的部分。機架的兩部分要各自穩定，而且相對固定，以便做到機械在運轉過程中不會產生晃動、歪斜，造成人身危險，因此為了機架的堅固，此玉米脫粒機的設計采用三毫米厚的角鐵制成。
2.5玉米脫粒機的總體設計
為了更優化玉米脫離機的機型和結構設計，此玉米脫粒機采用電力拖動，而且電動機也同樣采取節能式，電動機安裝在玉米脫粒機的下部，與脫粒機的機架的下機梁固定連接，這樣可以節省電動機所占用的空間。玉米脫粒機的從入料到脫粒到分離玉米粒和玉米芯，最后將玉米粒和玉米芯排出機體之外，是玉米脫粒機一體完成的，它最大的優點是在短時間內可以完成幾個人的勞動強度，從而提高了工作效率，節省了勞動時間。此玉米脫粒機有這些優點之外，還有安全性能高、效率高、堅固耐用、結構簡單便于維修和保管。 ...
