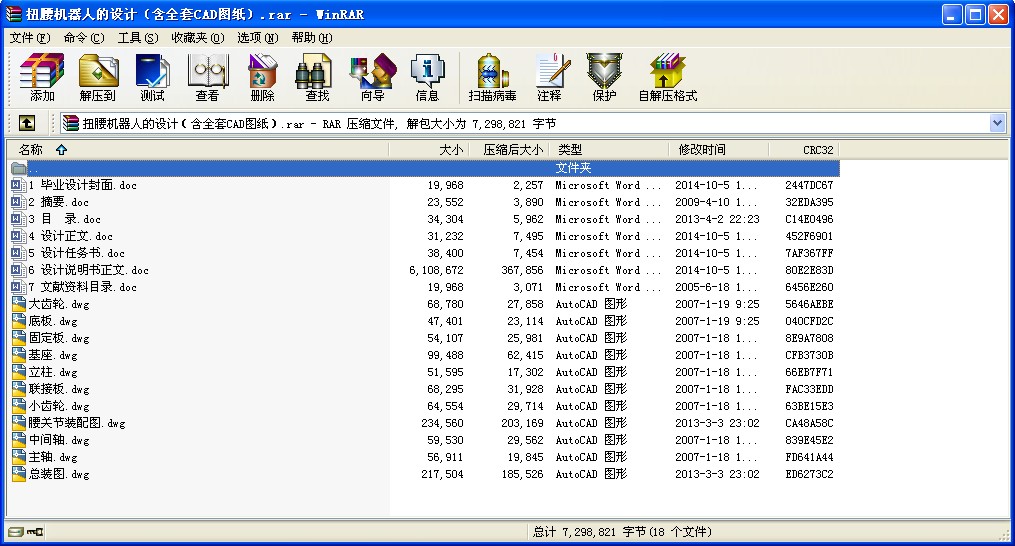

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

扭腰機器人的設計

設計任務

題目：扭腰機器人的設計
一、設計內容
題目來源于生產實際。設計一個用于焊接的關節型機器人，進行機器人的總體
方案設計、腰部結構設計以及其零件設計。
二、設計依據
焊接機器人具有六個自由度，腰關節回轉，臂關節俯仰，肘關節俯仰
腕關節仰腕、擺腕和旋腕，腕部最大負荷6kg，最大速度2m/s，最大工作空間半徑
1500mm。
三、技術要求
1、機器人應能滿足工作要求，保證焊接精度；
2、工作可靠，結構簡單；
3、裝卸方便，便于維修、調整；
4、盡量使用通用件，以便降低制造成本。
四.設計物化成果的具體內容及要求
1、圖紙工作量及要求
設計圖樣全部用AutoCAD繪制，總的繪圖量達3張A0以上，具體要求：
（1）機器人外形尺寸圖一張；
（2）腰部及底座裝配圖一張；
（3）設計的所有零件的零件圖。
主要參考文獻：
1、殷際英.何廣平.關節型機器人：北京:化學工業出版社，2003.
2、馬香峰.工業機器人的操作機設計.北京：冶金工業出版社，1996.
3、費仁元.張慧慧.機器人機械設計和分析.北京：北京工業大學出版社，1998.
4、周伯英.工業機器人設計.北京：機械工業出版社，1995.
5、蔡自興.機器人學.北京：清華大學出版社，2000.
6、宗光華,劉海波譯.機器人技術手冊. 北京：科學出版社，1996.
7、徐衛良，錢瑞明譯.機器人操作的數學導論. 北京：機械工業出版社，1998.
8、孫迪生，王炎.機器人控制技術.北京：機械工業出版社，1998.
9、徐灝.機械設計手冊.第二版.北京：機械工業出版社，2000.
10、成大先.機械設計手冊.第4版. 北京：化學工業出版社，2002.
摘要

為了提高生產效率和產品的焊接質量,滿足實際工作需要,本課題設計了用于焊接的關節型機器人。根據機器人的工作要求和結構特點，進行了機器人的總體設計，確定了機器人的外形尺寸和工作空間，擬定了機器人各關節的總體傳動方案，對機器人腰關節結構進行了詳細設計，合理布置了電機和齒輪，確定了各級傳動參數，進行了齒輪、軸和軸承的設計計算和校核。利用齊次變換矩陣法建立了六自由度關節機器人的正運動學模型，求出機器人末端相對于各自參考坐標系的齊次坐標值，建立了在直角坐標空間內機器人末端執行器的位置和姿態與關節變量值的對應關系。基于幾何投影原理推導出相應的逆運動學模型，求出了各個關節的角度值，建立了機器人關節空間與世界空間的映射關系。該機器人具有剛性好，位置精度高、運行平穩的特點。

關鍵詞：關節型機器人，位姿分析，總體設計，腰部結構設計
The waist structural design of articulated robot
Abstract : In order to improve the efficiency of production and welding quality of products and meet real work's needs, this subject has designed the articulated robot used for welding . According to the job requirements for the robot and structure characteristic , I have carried on the overall design of the robot, confirmed the external dimension and workspace of the robot, drafted the overall transmission scheme of every joint of the robot. I have designed the waist structure of the robot in detail, assigned the electrical machinery and gear wheel rationally, confirmed at all level transmission parameters , carried on the design and calculating of gear wheels , shafts and bearings and checking them.The kinematic model of robot system has been built up by means of the homogenous transformation of matrix in this thesis and deduces the robot's homogenous coordinate which is relative to its reference coordinate. We also make up the position relationship between the robot's end effector and the variable friable of every joint. The inverse kinematic model is deduced which based on the projection principle of geometry and the value of angle is worked out. What’s more, the relationship is built up between the joint space of robot and the world space. This robot has the characteristics of fine rigidity , position precision high , that operate steadily.
Key words: Articulated robot; Appearance analysis in the location; Design overallly; Waist articulated structural design of the robot
