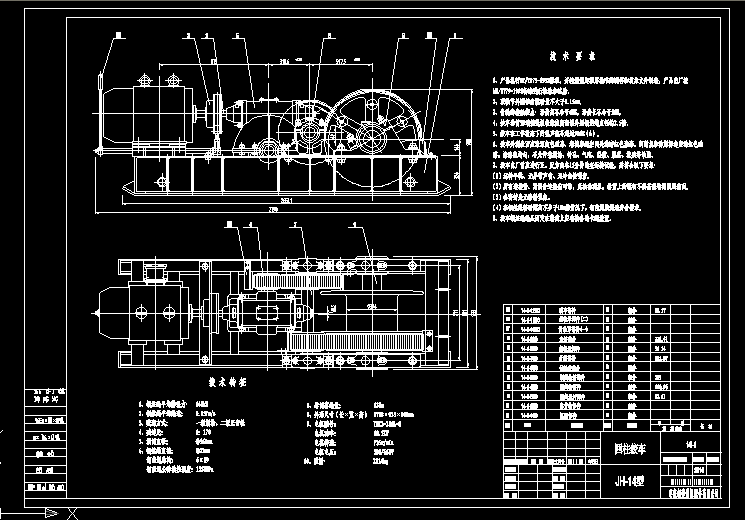

JH-14回柱絞車機械圖紙
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技 術 特 征
1、鋼絲繩平均靜張力: 140kN
2、鋼絲繩平均繩速: 0.137m/s
3、減速方式: 一級蝸輪、二級正齒輪
4、減速比: 1:170
5、滾筒直徑: Φ360mm
6、鋼絲繩直徑: Φ22mm
鋼絲繩結構: 6×19
鋼絲繩公稱抗拉強度:1550MPa
7、卷筒容繩量: 130m
8、外形尺寸(長×寬×高) 2798×933×900mm
9、電機型號: YBK2-200L-8
電機功率: 18.5KW
電機轉速: 735r/min
電機電壓: 380/660V
10、重量: 2014kg
技 術 要 求
1、產品執行MT/T779-1998標準,并按經規定程序批準的圖樣和技術文件制造,產品出廠按MT/T779-1998標準進行檢驗和試驗。
2、聯軸節外圓徑向跳動量不大于0.15mm。
3、齒輪的接觸斑點:沿齒高不小于40%,沿齒長不小于50%。
4、絞車卷筒兩端擋繩板輪緣應高出最外層鋼絲繩直徑的2.5倍。
5、絞車在工作狀態下的噪聲值不超過90dB(A)。
6、絞車外觀表面應涂深灰色磁漆,卷筒容繩空間處涂暗紅色油漆,潤滑點和防爆標志應涂紅色磁漆,涂漆應均勻,不允許有漏涂、針孔、氣泡、裂紋、脫落、流痕等缺陷。
7、絞車出廠前應進行正、反方向各15分鐘的空運轉試驗,并符合以下要求:
(1)運轉平穩、無異常聲響、無沖擊性噪音。
(2)所有連接件、緊固件連接應可靠,無松動現象,卷筒上的螺釘不得高出卷筒圓周表面。
(3)各密封處無滲漏現象。
(4)在鋼絲繩移動距離不少于10m的情況下,鋼絲繩的繩速符合要求。
8、絞車鋼絲繩繩頭固定在卷筒上應有特備的卡繩裝置。
...
JH-14回柱絞車機械圖紙_下載(dwg格式) 機械圖紙
