單注液壓機液壓系統設計.rar

文件大小： 1.31 MB
下載次數：
文件評級：
更新時間：2014-04-09
發布人： 1722679795

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

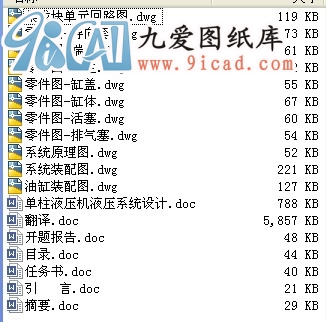

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：如今，液壓傳動是一門比較成熟的技術，已廣泛應用于機械制造、工程機械、農業機械、汽車制造以及鍛壓等機械行業。而其在實現高壓、高速、大功率、高效率、低噪聲、經久耐用，高度集成化等各項要求方面的顯著優勢使得這門技術有著更加廣闊的發展前景。
本文在對液壓傳動發展和液壓傳動的工作原理作了一個簡要說明的同時，更對液壓技術在鍛壓機械中的一個典型應用——單柱液壓機的液壓系統進行了全面的設計計算。其內容主要包括：
Ⅰ 液壓傳動系統方案的分析、比較和確定；
Ⅱ 確定并繪制系統原理圖；
Ⅲ 集成塊單元回路圖的繪制；
Ⅳ 液壓系統中各主要參數的計算、圓整及校核；
Ⅴ 各種液壓元件的選擇；
Ⅵ 設計并繪制以集成塊聯接方式而成的系統裝配圖；
在單柱液壓機液壓系統執行元件液壓缸的設計中，利用在前文系統設計中所校核過的如活塞直徑D（ΦAL）、活塞桿直徑d(ΦMM)等參數，我們對液壓油缸的各主要零部件進行了詳細的結構設計，并繪制了它們的零件圖及液壓油缸裝配圖。
在本設計中，所有圖紙均使用繪圖軟件AutoCAD繪制而成，使得圖紙更加清晰，一目了然。

關鍵字：單柱液壓機；液壓系統設計；液壓油缸；AutoCAD
1、概述 1
1.1 液壓傳動發展概況 1
1.2 液壓傳動的工作原理及組成部分 1
1.2.1 液壓傳動的工作原理 1
1.2.2 液壓傳動的組成部分 2
1.3 液壓傳動的優缺點 3
2、液壓系統設計 4
2.1 明確設計要求，制定基本方案 4
2.1.1 設計要求 4
2.1.2 制定液壓系統基本方案 4
2.2 液壓系統各液壓元件的確定 6
2.2.1 液壓介質的選擇 6
2.2.2 擬定液壓系統圖 6
2.3 液壓系統主要參數計算 8
2.3.1 選系統工作壓力 8
2.3.2 液壓缸主要參數的確定 8
2.3.3 液壓缸強度校核 8
2.3.4 液壓缸穩定性校核１0
2.3.5 計算液壓缸實際所需流量１2
2.3.6 繪制液壓缸工況圖１4
2.4 液壓閥的選擇１5
2.4.1 液壓閥的作用１5
2.4.2 液壓閥的基本要求１5
2.4.3 液壓閥的選擇１5
34DF30-E10B-D １5
3 液壓泵站及其輔助裝置１6
3.1 液壓泵站１6
3.1.1 液壓泵站概述及液壓泵站油箱容量系列標準１6
3.1.2 各系列液壓泵站的簡述 17
3.2 液壓泵 18
3.2.1 液壓泵的選擇 18
3.2.2 液壓泵裝置２0
3.3 電動機功率的確定２1
3.4 液壓管件的確定２2
3.4.1 油管內徑確定２2
3.4.2 管接頭２2
3.5 濾油器的選擇２3
3.5.1 濾油器的作用及過濾精度２3
3.5.2 選用和安裝２3
3.6 油箱及其輔件的確定２3
3.6.1 油箱２3
3.6.2 空氣濾清器２6
3.6.3 油標２6
4 液壓缸的設計計算２7
4.1 液壓缸的基本參數的確定２7
4.2 液壓缸主要零件的結構、材料及技術要求２7
4.2.1 缸體２7
4.3 缸蓋３0
4.3.1 缸蓋的材料３0
4.4 活塞３0
4.4.1 活塞與活塞桿的聯接型式３0
4.4.2 活塞與缸體的密封３1
4.4.3 活塞的材料３1
4.4.4 活塞的技術要求３1
4.5 活塞桿３2
4.5.1 端部結構３2
4.5.2 端部尺寸３2
4.5.3 活塞桿結構３3
4.5.4 活塞桿材料３4
4.5.5 活塞桿的技術要求３4
4.6 活塞桿的導向、密封和防塵３4
4.6.1 導向套３4
4.6.2 桿的密封與防塵３5
4.7 液壓缸的緩沖裝置３5
4.8 液壓缸的排氣裝置３5
4.9 液壓缸安裝聯接部分的型式３6
4.9.1 液壓缸進出油口的聯接３6
4.9.2 液壓缸的安裝方式３6
結論３7
致謝 38
參考文獻 39
...
