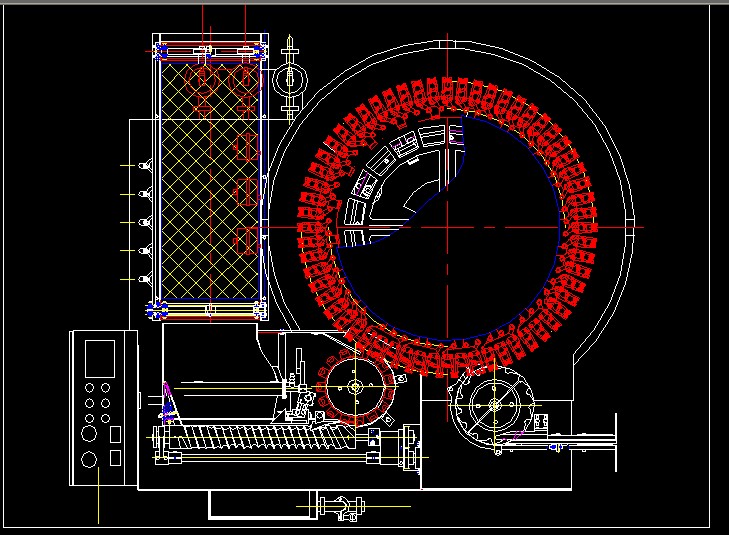

立式超聲波洗瓶機外形圖

文件大小： 547.55 KB
下載次數：
文件評級：
更新時間：2014-09-07
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

洗瓶機自動完成從進瓶、超聲波粗洗、瓶外壁精洗、瓶內壁精洗到出瓶的全套生產過程。其方法是采用超聲波清洗，然后通過一系列噴針、噴嘴對玻璃瓶的內壁外壁噴射循環用水、注射用水和壓縮空氣。
工作原理
進瓶網帶部件
進瓶網帶部件主要由電機、網帶，調節網帶張緊裝置、調節網帶高度裝置等組成。網帶為鏈式網帶，傳輸過程中杜絕了跑偏現象。網帶驅動電機由變頻器無級調速。調節兩墻板后端的螺栓可調整網帶的張緊程度。擰松螺母，轉動調整螺桿可調整網帶的高度。
超聲波清洗部件
超聲波清洗部件主要由走瓶板、噴淋槽、超聲波清洗箱、超聲波換能器等組成。玻璃瓶由輸瓶網帶輸送到走瓶板上，噴淋槽對瓶子噴水，瓶子注滿水后逐漸浸入水中才不至于往上浮。瓶子下滑到超聲波換能器表面，利用超聲波空化作用所產生的機械摩擦力，清除瓶內外粘附較牢固的物質。在彈片和彈片2的相互彈力下瓶子不至于被卡死而順利滑走。噴淋槽由掛架支撐，可翻轉，擰松螺栓，可調整噴淋槽的高度，使之離瓶口距離3mm~5mm。
絞龍提升部件
絞龍提升部件由絞龍、提升凸輪、撥塊和提升輪體等組成。瓶子經過超聲波清洗之后下滑到絞龍旁，絞龍的螺紋形狀和螺距按特殊的參數制作，能將瓶子分隔成按規律變化的距離變加速的傳送到撥塊上，提升輪體旋轉帶動撥塊沿提升凸輪圓柱面上的螺旋槽滑動上升，這樣，瓶子被撥塊從水箱底部傳遞到了提升輪體的頂部，與機械手進行交接，進行下一道水氣沖洗工序。
水氣沖洗部件
水氣沖洗部件主要由多個機械手、轉盤、擺動架、6個噴針架、6組噴針和2組外噴構成。
瓶子超聲波清洗后由絞龍提升部件中的撥塊托出水箱與機械手交接，機械手夾持瓶子由轉盤帶動旋轉，同時翻轉過來，六組噴針由擺動架帶動往復跟蹤隨機械手轉動的瓶子，跟蹤過程中噴針深入瓶口，對瓶內進行水氣交替噴射清洗，外噴1對瓶外壁噴循環水，外噴2對瓶外壁噴潔凈的壓縮空氣，至此完成整個清洗過程，瓶子再由機械手翻轉過來(瓶子正立)傳送到同步帶的撥塊上。
六組噴針始終各自通過同一清洗介質，不存在交叉使用。第一組、第二組噴針接循環水。第三組噴針接壓縮空氣。第四組噴針接注射用水。第五組、第六組噴針接壓縮空氣。
出瓶部件
出瓶部件主要由圓弧欄柵、出瓶撥輪、跟蹤盤、撥瓶板、長欄柵、短欄柵和滑軌等組成。瓶子由機械手夾持在出瓶撥輪處交接，機械手松開夾子，瓶子自由墜入撥輪容器槽口中，瓶子由跟蹤盤托著，一起隨著撥輪沿著圓弧欄柵轉動，避免了瓶子底部的摩擦。最后由撥瓶板將瓶子從撥輪槽口中撥出送至滑軌上，瓶子在長、短欄柵的導向下，由撥輪后面送出的瓶子推到擋瓶板處，擋瓶板與烘干機網帶相連，瓶子順利進入烘箱隧道。 ...
