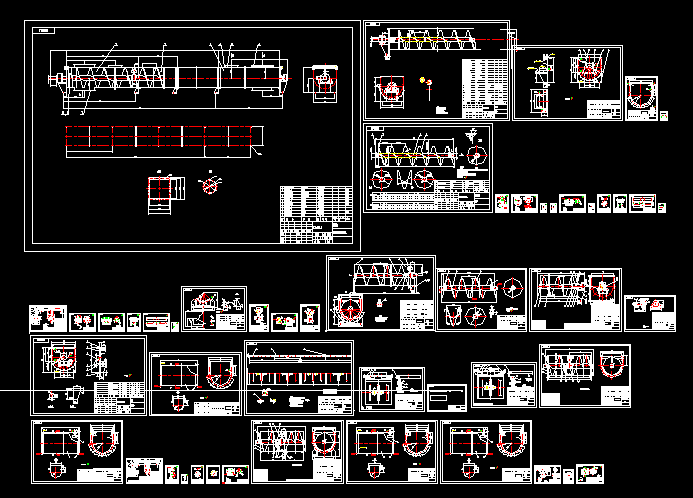

LS630單驅動螺旋輸送機全套制作圖50張
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、件13法蘭墊用XY-401膠粘于件3頭節機殼法蘭上;
2、件5吊軸承通過調整，其墊片滿足尺寸355JS14；
3、件5吊軸承裝配后，要保證其能沿軸向移動；
4、當驅動裝置采用LZJ型減速器時，頭節無件
1、2、10、11、12、18、19、20、21、22、23共11種零部件。
技術要求
1、頭節、尾節螺旋體長度見表1，每臺螺旋輸送機有頭節、尾節螺旋體各1節，其中尾節螺旋體長度根據訂貨長度選擇生產；
2、螺旋面應符合正螺旋面要求，曲面過渡應平整光滑；
3、下料粗糙度50。
技術要求
1.未注鑄造圓角R5。
2.本另件對于不同的軸承材料其孔徑不同， 孔徑D的尺寸公差見下表：
技術要求
1.調質硬度HB225-255。
2.未注倒角1*45度。
3.d尺寸處表面淬火HRC45-50。
4.本另件與三種軸承材料配合使用，各種不同材料 對應其d尺寸公差不同，d的尺寸公差見下表：
技術要求
1.件4法蘭墊用XY-401膠粘于件1的標準機殼法蘭上。
2.件2吊軸承通過調整其墊片滿足尺寸355JS14。
3.件2吊軸承裝配后要保證其能沿軸向移動。
技術要求
1.件4尾節機蓋長度L1有2550、2050、1550、1050四種規格。
2.件3標準機蓋數量n按下式計算（單位:m） n=L-（2.05+L1）+0.1/2
3.件1蓋扣在機長方面每隔500一邊安裝一只，機蓋接頭處安裝 在右邊機蓋上，兩端中心處各安裝一只。其數量m按下式 計算（單位:mm) m=4L+4
4.機蓋總成質量=0.45m+28.03n+28.18+件4質量 ...
