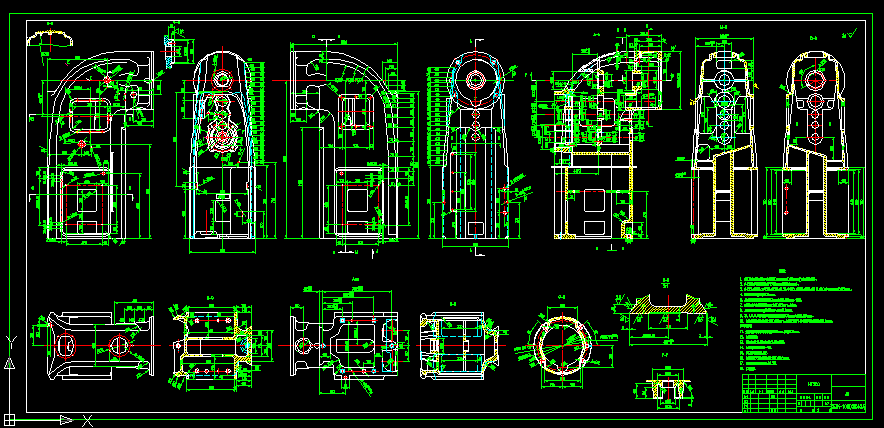

機床X5040A用（X53K-106）立銑床身圖紙-【www.espressos.cn】
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術(shù)要求
1. ∅600端面對床身立導軌面不平行度在500mm上允差為0.01mm(下端只許偏向床身導軌）。
2. ∅425孔對∅600端面跳動在R300mm允差為0.0mm1。
3. ∅425、∅160、及∅130、∅120、∅130、∅100、∅100、∅90、∅110、∅90孔中心不同心度允差為0.02mm。
4. ∅600端面不平度允差為0.02mm。
6. 床身立導軌面及斜度的不平行度在1000mm允差為0.02mm，僅許凹入。
7. 兩導軌斜面的不平行度在1000mm允差為0.02mm，僅許凹入。
8. 床身底面對立導軌面的不垂直度在300mm上允差為0.1mm。
9. 孔Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ每相鄰孔中心線不平行度在縱橫方向長度300mm上允差為0.05mm。
10. 安裝變速箱平面的不平行度在全長上允差為0.08mm，安裝蓋62W114b的平面不平行度在全長上允差為0.1mm，
平面不允許有缺陷。
11. 安裝變速箱平面對Ⅳ軸中心線的不平行度在300mm上允差為0.2mm。
12. 檢查油池不許漏油。
13. 鉆孔深度允差±2，螺孔深度允差±3，螺孔口應有倒角。
14. 凡未注明鑄造倒角的為R10-15。
15. ∅425不圓度允差0.02。
16. 床身立導軌55°角度傾斜在橫向全長上允差為0.015mm.
17. 固定零件的螺孔對其規(guī)定位置允差±0.25。
18. 人工時效處理。
...
