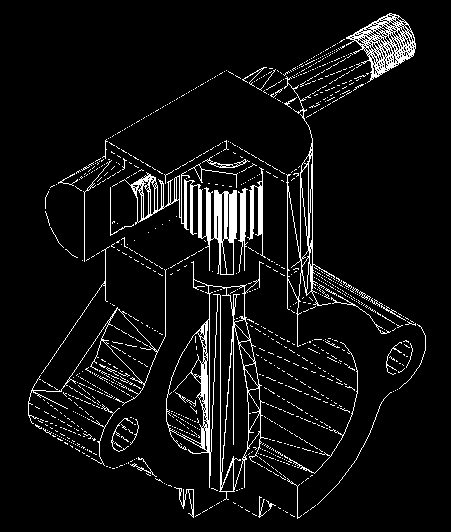

蝴蝶閥三維圖
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 蝴蝶閥具有可旋轉的圓盤形或雙平板形的活門,用以截斷水流的閥門,其轉動軸線與水流方向垂直。適用于大中型水輪機進水管道上的閥門,水頭200米以下,轉輪直徑1.8米以上的電站。
主要構件
編輯
1)閥體:作用是過水通道的一部分,水流由其中通過,支撐活門重量,承受操作力和力矩,傳遞水壓力。
2)活門:作用是關閉時截斷水流,要求有足夠的強度,開啟時在水流中心水力損失小,有良好的水力特性。
3)軸及軸承:支持活門的重量。
4)鎖錠:蝶閥的活門在全關或全開時需要鎖錠。
5)旁通閥、旁通管:主閥開啟時減少力矩,消除在動水下的振動。
6)空氣閥:關閉時向蝶閥后補氣,防止鋼管因產生真空而遭致破壞,開啟前向閥后充水時排氣。該閥有一個空心浮筒懸掛在導向活塞之下,空心浮筒在蝸殼或管中的水面上。此外,通氣孔于大氣相通,以便對蝸殼和管道進行補氣或排氣。當管道和蝸殼充滿水時,浮筒上浮至極限位置,蝸殼和管道于大氣隔絕,以防止水流外溢。
7)伸縮節:便于安裝及檢修,溫度變化時鋼管有伸縮的余地。
8)密封裝置:防止活體和閥門之間漏水。橡膠圍帶裝在閥體或活門上,當活門關閉后,圍帶內沖入壓縮空氣,圍帶膨脹,封住周圈間隙。活門開啟前應先排氣,圍帶縮回,方可進行活門的開啟。圍帶內的壓縮空氣壓力應大于最高水頭(不包括水錘升壓值)(2-4)*10^5Pa,在不受氣壓或水壓狀態時,圍帶與活門間隙為0.5-1mm。 ...
蝴蝶閥三維圖_下載(dwg格式) 機械圖紙
