電動扇形盲板閥F944X-1C-1600
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

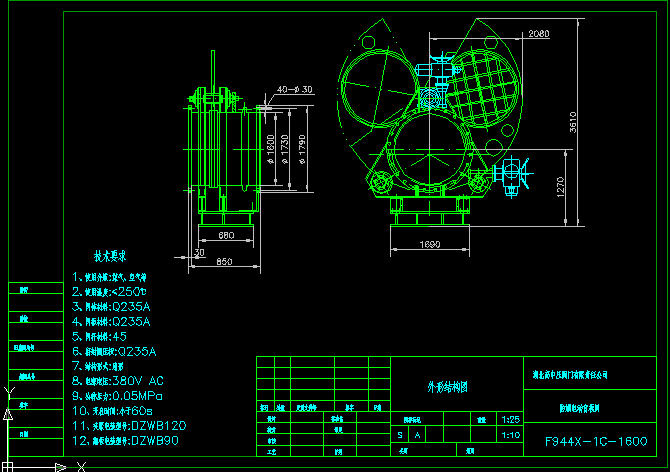

- 電動扇形盲板閥F944X-1C-1600
電動扇形盲板閥又名電動扇形眼鏡閥，主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。閥體采用三點式鎖緊扇形閘板結構。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設在閘板上，便于維護時更換密封圈。電動操作、工作平穩、啟動靈活、動作可靠。夾緊機構采用絲桿螺母進行夾緊，自鎖性好。電動扇形眼鏡閥設有不銹鋼波紋管，具有伸縮性強、使用壽命長等特點。
電動扇形盲板閥安裝使用說明
1、電動扇形盲板閥安裝完畢后，應做支架固定閥門底座，在動作時閥門受力于支架上。
首先啟動電動夾緊裝置把左右閥體位移，閥體和閘板完全脫離，在開啟閘板電動裝置，閘板開啟或關閉，隨后再啟動電動夾緊裝置，檢查左右閥體是否緊貼在閥體上及電動裝置工作時限位開關是否工作。
2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
3、扇形盲板閥為敞開式閥門，左右閥體松開時，介質要外溢，為確保安全，在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，請采用通風和其它能保證安全的措施，同時建議閥板下不能站人，以防萬一造成人員傷害。 ...
