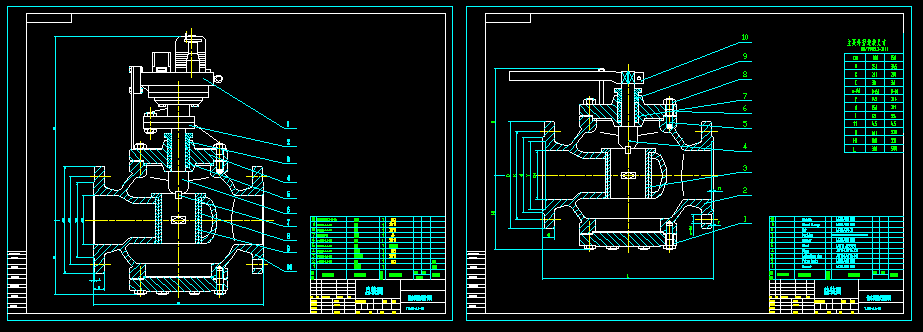

電動回轉式調節閥總裝圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 電動回轉式調節閥總裝圖
給水回轉式調節閥適用于中、低壓鍋爐給水管道和高壓加熱器疏水管上，通過轉動圓筒形閥瓣使其與閥座形成的窗口面積改變，從而實現調節流量的目的。調節閥的回轉啟閉角度為60度，由調節閥上方的開度指示板來指示。可配用電動執行裝置，實行遠程自動化操作
工作原理和結構說明
一、主要由閥體、閥座、閥瓣、閥桿、閥蓋、指示板等組成。
二、閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口面積來實現。
三、閥門的開關范圍。由閥門上方的開度指示板指示，所指示的開關范圍與閥門的開關范圍一致。
四、回轉調節閥通過遠距離控制器來操縱，回轉角度60℃。 ...
