軸承座(22220)

文件大小： 106.18 KB
下載次數：
文件評級：
更新時間：2016-04-17
發布人： 2065557501

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

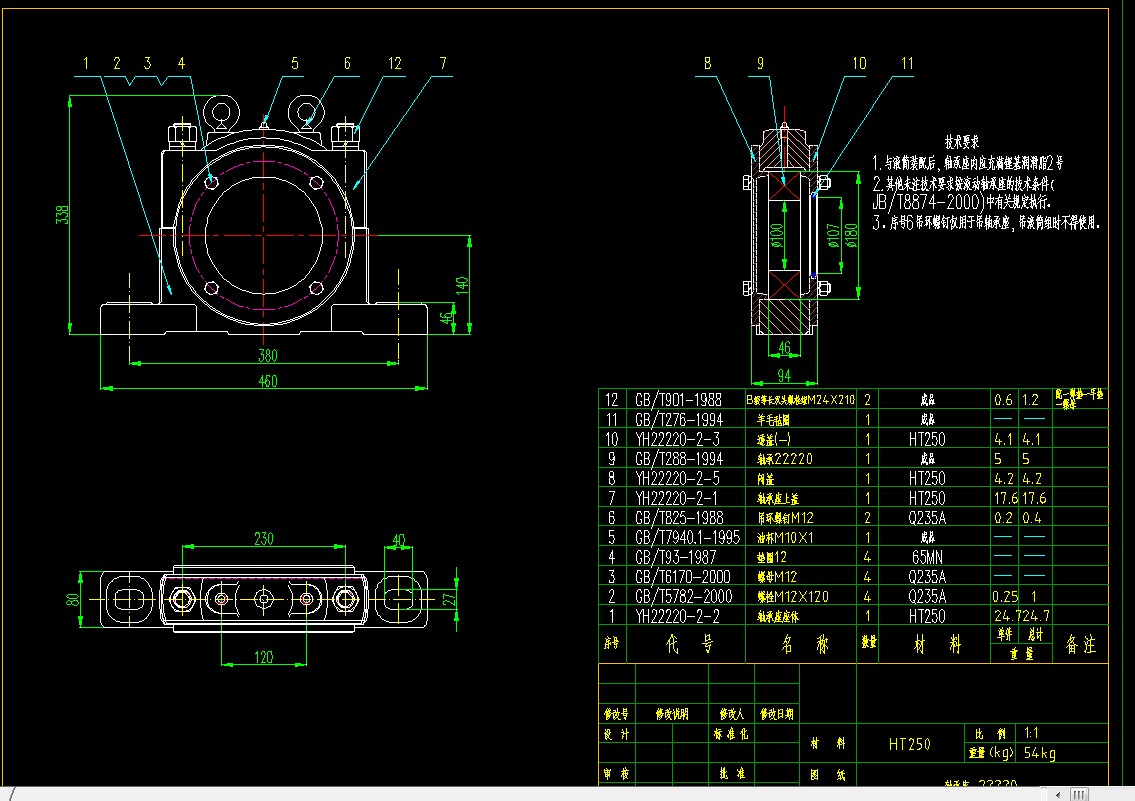

軸承座(22220).dwg
軸承座的含義
　　有軸承的地方就要有支撐點，軸承的內支撐點是軸,外支撐就是常說的軸承座。由于一個軸承可以選用不同的軸承座，而一個軸承座同時又可以選用不同類型的軸承，因此,帶來軸承座的品種很多。軸承座快易優有收錄，許多國外大的軸承公司也都有自己的軸承座型錄。但是同樣的軸承座型號在不同的公司樣本里的標記也不完全相同。對于標準軸承座不同的應用場合，可選擇不同材料的軸承座如:灰口鑄鐵鐵、球墨鑄鐵和鑄鋼、不銹鋼、塑料的特殊軸承座。
　　軸承座——概述
　　根據軸承和軸承座的不同要求，軸承座的分類也不完全相同，在使用的時候要根據設計，認真核對選用。
　　1按軸承座的形狀分類：
　　1.1外球面帶座軸承，也稱軸承單元（SKF的說法）。不帶軸承的時候就叫外球面軸承座。1.1.1.1外球面軸承座其根據軸承的系列分為200系列。500系列。300系列。600系列。XOO系列。
　　1.2外球面軸承座按形狀分為立式座（P座），方形座（F座），菱形座（FL座），圓形座（C座），凸臺圓形座（FC座），凸臺方形座（FS座），暗孔座（PA座），吊式座（FA座）。
1.3整體式（即非分離式）立式軸承座組座，帶螺絲緊固的軸承箱蓋。這些立式軸承座組座最初是作為輕軌道卡車的軸箱開發的，但也可用于傳統的立式軸承座組。非分離式立式軸承座組座比分離式軸承座剛性高，有些可承受更重的載荷。外球面軸承座也屬于整體式座。
　　2剖分式軸承座
　　2.1剖分式軸承座，根據選配的軸承不同以及軸的要求分SN2、5、3、6系列，SNL2、SNL5、SD有2、5、3、6、3100、3000、3200[1]
軸承座分為：剖分式軸承座、滑動軸承座、滾動軸承座、帶法蘭的軸承座、外球面軸承座等。 ...
