proe課程設計羽毛球收集裝置設計

文件大小： 16.45 MB
下載次數：
文件評級：
更新時間：2015-11-10
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

proe課程設計羽毛球收集裝置設計

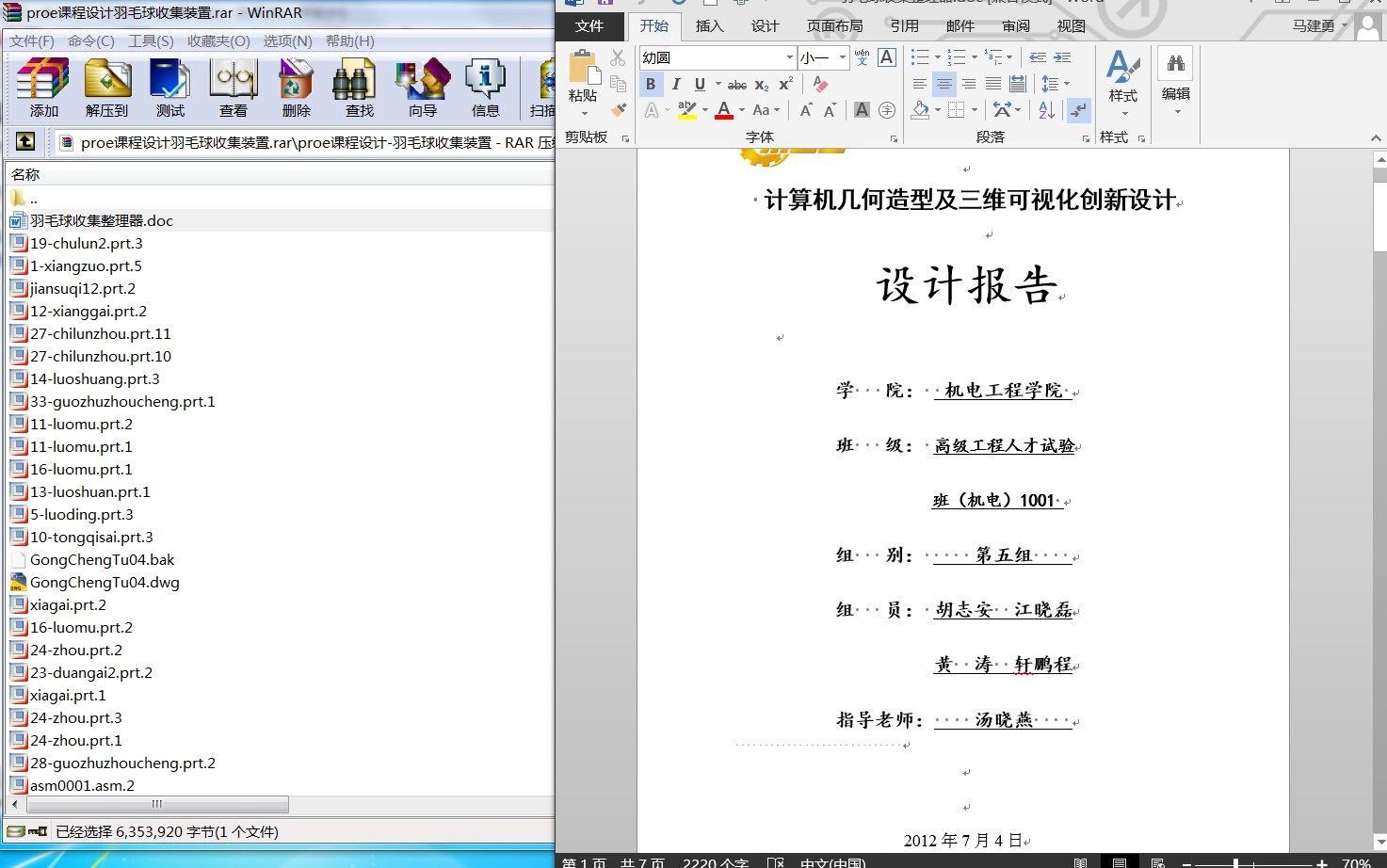

含全套proe源文件和圖文并茂word建模過程
羽毛球已經作為一項老少皆宜，有益身心的體育運動，深受大家的喜愛，越來越流行。在學習羽毛球的過程中，往往需要多球練習才能得到較好的學習效果。因此，練習場地往往是滿地的羽毛球，目前普遍的做法是讓學員們自己撿球放入箱內，再由學員或者專門的陪練將球按頭尾順序疊好后遞給教練發球。（如右圖為國家隊訓練的畫面，我國未來之星諶龍在為夏煊澤教練在疊球、遞球）
中南大學的羽毛球館里，苗苗班的教學同樣存在這樣的情況。教練們每次從球框里拿球都要自己將球整理好，再發給同學們練習，效率不高。通過對教練們的交談中得知，他們希望擁有有一臺能夠自動收集和整理羽毛球的儀器，那樣他們的教學會方便、輕松很多。

綜上所述，我們小組覺得很有必要設計一款能夠自動收集和整理羽毛球的機器，讓羽毛球的學習變得更加輕松，更加高效。
二、設計目標
設計一款有手推型的，能夠將地上散落的羽毛球收集起來，并且具有自動整理功能的羽毛球機器。
具體目標：通過類似掃把和鏟子的組合，將地上的羽毛球的掃入小箱子中收納起來；再通過抬升機構將箱子內的羽毛球抬升并倒入整理裝置中；整理裝置將羽毛整理后放入特制的球筒中，從球筒中直接取出的球頭尾一致，繼續使用十分方便。
三、工作原理
1、羽毛球收集裝置
通過模擬掃把和垃圾鏟掃地的過程，掃把和垃圾鏟一張一合將地上的羽毛球聚攏起來。再將掃把和垃圾鏟整體通過一個繞定軸轉動的過程，將收集到的羽毛球傾倒入箱子中。箱子的底面設計為斜坡，便于羽毛球的滑入和儲存。
2、羽毛球抬升裝置
通過液壓桿伸長，帶動連桿機構向上轉動。箱子是由轉軸固定，一直保持豎直狀態。在即將轉到機架頂部時，箱子側邊與機架頂?shù)膱A軸接觸，箱子發生傾倒，羽毛球倒入整理裝置中。
3、羽毛球整理裝置
羽毛球進入整理裝置的漏斗中，在重力作用下往漏斗細口流入，由于羽毛球頭部重，尾部輕的特性，下落的羽毛球頭朝下，漏斗細口處設計了較長的導管使得羽毛球能夠順利翻轉。為了能夠不易卡在細口處，我們設計了一個皮帶傳動機構，由電機帶動皮帶輪旋轉，并帶動漏斗旋轉起來。漏斗用兩個軸承固定于機架上，提高了其穩定性。
4、羽毛球存放裝置
漏斗管底下放置四個球筒在轉盤上，用于存放羽毛球。球筒兩端相通，在下端有小端蓋，打開后羽毛球可以很方便地取出。轉盤下方安裝有定位器，使得轉盤逆時針方向每旋轉90°可以卡住，保證與漏斗導管對心，使得球落入球筒中。
...
