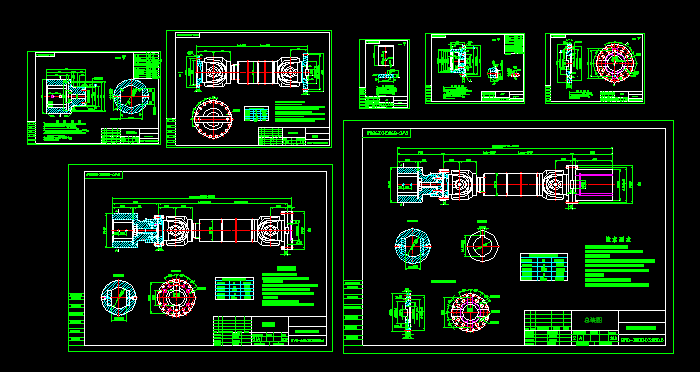

十字萬向聯軸器SWC-390CHX2950
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、各零部件組裝前應清洗干凈；
2、磨配十字包墊片，使十字軸單邊軸向間隙
0.06～0.10mm；
3、組裝后十字包應轉動靈活，在15°范圍內無阻礙；
4、兩端對應叉頭相位一致，誤差不超過1°；
5、組裝后確保使用長度，花鍵配合伸縮自如，無
卡滯現象；
6、十字包和油杯處注滿2#鋰基脂；
7、有配合表面上保護油，非配合表面漆黃色漆。
技 術 要 求
1、各零部件組裝前應清洗干凈；
2、磨配十字包墊片，使十字軸單邊軸向間隙0.06～0.10mm；
3、組裝后十字包應轉動靈活，在15°范圍內無阻礙；
4、兩端對應叉頭相位一致，誤差不超過1°；
5、組裝后確保使用長度，花鍵配合伸縮自如，無卡滯現象；
6、十字包和油杯處注滿2#鋰基脂；
7、軋輥端法蘭端面聯結螺栓孔中心與端面齒凸齒中心共線；
8、有配合表面上保護油，非配合表面漆黃色漆。
技 術 要 求
1、鑄件退火處理，不得有裂紋、砂眼、疏松等缺陷；
2、調質處理，硬度為240-270HBS；
3、花鍵表面淬火處理，硬度45-50HRC；
4、扁套圓弧中心與花鍵凸齒中心共線，誤差小于0.5°；
5、軸端12XM16要求與配合法蘭配鉆，其中螺孔中心
與花鍵凸齒中心共線；
6、GB1804-m,GB/T1184-k；
7、銳邊、角倒鈍。
...
