由安全閥零件圖拼畫裝配圖

文件大小： 147.8 KB
下載次數：
文件評級：
更新時間：2015-05-20
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

一、目的要求
1. 了解部件的裝拆順序。
2. 掌握裝配圖的視圖選擇和各種表達方法，重點學會繪制裝配圖的方法、步驟。
3. 練習在裝配圖上標注尺寸。
二、作業內容
根據安全閥的零件圖繪制其裝配圖。

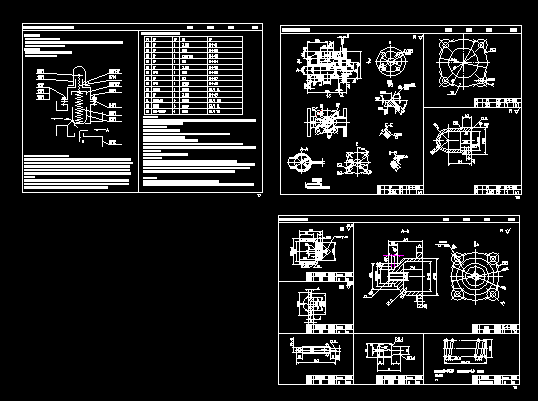

1. 安全閥的裝配示意圖
2. 安全閥的工作原理及結構情況
安全閥是用于流體壓力管路中自動調節壓力的部件，使管路中流體的壓力保持在一定的范圍之內。工作時，流體沿閥體01右端A孔流入，從下面B孔流出，當壓力超過額定值時，即推開閥門02，流體經左孔流向回路，直至壓力降到額定值時，閥門在彈簧03的作用下封閉回路。閥門的打開壓力（即工作壓力）可以用改變彈簧的壓縮量來調節。調節方法是：旋動螺桿07，通過彈簧托盤06改變對彈簧的壓力。經試驗，滿足要求后，再用螺母09將螺桿固定。
閥體上部內腔中的四個槽和閥門側面的兩個小孔，均用來排泄?jié)撊氲牧黧w與回路相通，以保證閥門正常開啟。閥門中央的M6螺孔是工作孔，在研磨閥門與閥體上90°錐面時，用來安裝操作螺桿之用。閥帽10用來保護調整好的零件07、09不受外界影響。
4. 作業安排
⑴　閱讀說明書并拆卸裝配體，了解安全閥的工作原理，對照示意圖分析每個零件的名稱和作用，結構特點和它們的裝配關系。
⑵　畫裝配草圖
①準備一張3#坐標紙。
②畫出能充分表達安全閥裝配關系和工作原理的一個視圖的草圖。
③寫出序號，填寫明細表。
⑶　根據零件圖，參考裝配草圖畫裝配圖：
①根據部件的工作原理，裝配關系和結構特點，選擇恰當?shù)囊晥D和表達方法。
②根據視圖數目，考慮到尺寸標注以及零件編號、明細表、標題欄的安排，選擇適當?shù)谋壤蛨D幅大小。
③畫圖框、標題欄和明細表。
④布圖
a.首先畫出各視圖的主要軸線、中心線、對稱線等作圖基準線。
b.畫出主體零件的輪廓，再逐步畫出其它零件的輪廓，最后畫出各零件的細節。
c.起稿從主視圖開始，相應地完成其它視圖的相關部分，逐步完成各視圖。
　　⑤標注必要的尺寸；編序號（序號比尺寸數字大一號字）；寫明細表。

5. 注意事項
⑴　同一個零件在各個剖視圖中的剖面線方向和間隔應一致。
⑵　裝配圖中凡需標注的剖視圖、斷面圖及局部視圖等各種表達方法均應按規定加以標注。
...
