9-19風機系列圖紙和參數

文件大小： 494.76 KB
下載次數：
文件評級：
更新時間：2015-03-23
發布人： 1990563396

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

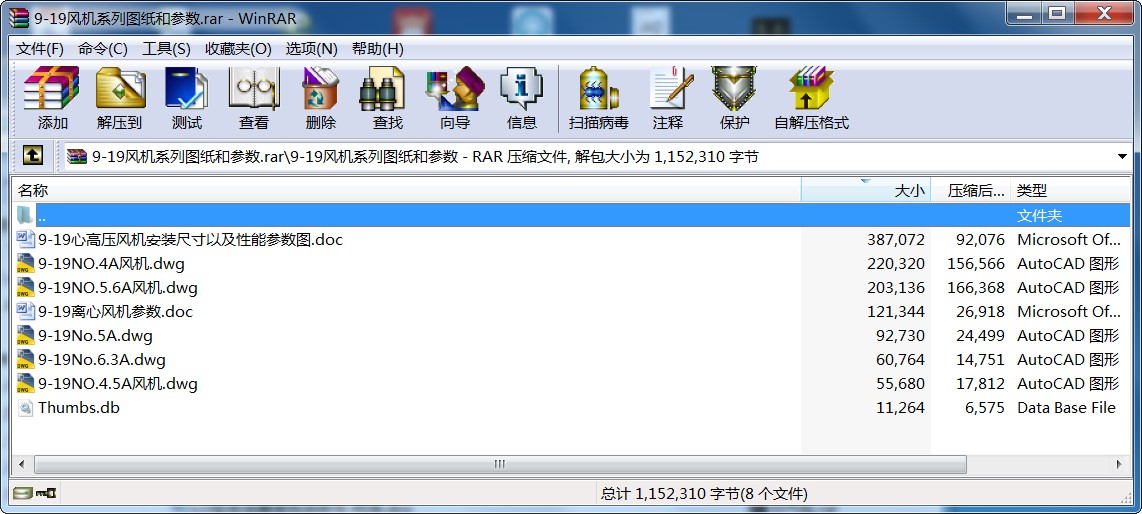

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一、特性及應用
9-19、9-26型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，并廣泛用于輸送空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。
二、型式
9-19、9-26型高壓離心通風機均可制成右旋轉和左旋轉兩種型式。從電動機一側正視，葉輪順時針旋轉稱右旋風機，以“右”表示；葉輪逆時針旋轉稱左旋風機，以“左”表示。
風機的出口位置，以機殼的出風口角度表示。“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六種角度。
風機的傳動方式為A（No.4～6.3）和D（No.7.1～16）兩種。
三、結構特點
No.4～6.3主要有葉輪、機殼、進風口等部分配直聯電動機組成，No.7.1～16除具有上述部分外還有傳動部分。
（1）、葉輪：9-19型風機葉片為12片，9-26型風機葉片為16，均屬前向彎曲型葉片。葉輪擴壓器外緣最高圓周速度不超過140m/s。葉輪成型后經靜、動平衡校正，空氣性能優良，效率高，運轉平穩可靠。
（1）、葉輪：9-19型風機葉片為12片，9-26型風機葉片為16，均屬前向彎曲型葉片。葉輪擴壓器外緣最高圓周速度不超過140m/s。葉輪成型后經靜、動平衡校正，空氣性能優良，效率高，運轉平穩可靠。
（2）、機殼：機殼是用優質鋼板焊接而成的蝸形體。No.2.8～12.5機殼做成整體，不能拆開。No.16、No.20的機殼制成兩開式，沿中分水平面分為兩半，用螺栓連接。
（3）、進風口：進風口制成收斂式流線型整體結構，裝于風機的側面；與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
（4）、傳動組：傳動部分由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。軸承箱整體結構采用球軸承，用軸承潤滑脂潤滑。
...
