- C6163型車床的經濟型數控改造設計說明書

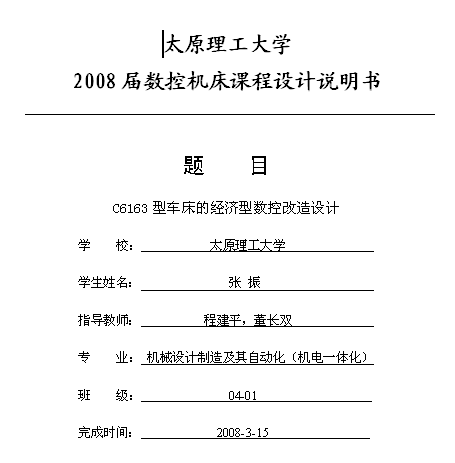

數控機床課程設計任務書
學生姓名：張振學號：04010040 專業：機械設計制造及其自動化（機電一體化）
1 設計題目或?qū)ｎ}： C6163型車床的經濟型數控改造設計
2 學生設計的時間： 自 2 月 24 日開始至 3 月 15 日止
3 設計所用資源和參考資料：
1）機床實物測繪的工件圖紙和技術要求
2）現場資料
3）《機床設計圖冊》，《機械技術》和《機械設計手冊》等參考文獻和設計手冊
4 設計要完成的主要內容：
1） 控制系統總體方案的分析論證的及控制標準圖
2） 機械部分設計計算及結構設計說明；
3） 硬件電路部分設計說明；
4） 數控機床課程設計書明書。
5 提交設計形式（設計說明與圖紙）及要求：
1）車床數控改造橫向總裝圖1張（0號圖紙）；橫向進給設計電路原理圖一張。
2）設計說明書按太原理工大學畢業設計（論文）說明書的要求進行排版（打印或手寫）不少于25頁
6 發任務書時間： 2008 年 2 月 24 日
摘 要
應用數控技術對C6163普通車床進行自動化和精密化改造，改造技術主要為：在車床上附加數控裝置和執行元件，選擇合適的機床伺服系統和計算機系統等。結果表明：經改造后的機床完全能實現加工外圓、錐度、螺紋、端面等的自動控制，提高了原機床的生產效率，降低了勞動強度。采用數控技術對企業原有機床進行改造，即發展經濟型的數控機床是當前工礦企業機床技術改造的有效途徑。
關鍵詞；C6163車床；數控改造；經濟型
Abstract
After analyzing and studying the over all structure of ordinary C6163 lathe, we use numerical control technology to re-equip ordinary C6163 lathe for automation and precision. We attach the numerical control device and execution elements to the lathe and choose an appropriate machinery servo-system and computer system. The result shows that after the innovation,the machine can sufficiently execute automatic control on outside diameter,taper,screw,ends,etc..It improves the production rate of the machine and decreases the labor stress from the operator.Using numerical control technology to improve existing machinery for enterprises. ie: developing economically-typed numerial control control machinay is an effective way to the engineering innovation for factories ,works and mine.
Key Words； C6163 lathe; innovation of the numerical control; economical
目 錄
1 概論
1.1數控系統發展簡史 2
1.2國內數控機床狀況分析 2
1.3數控系統的發展趨勢 2
1.4機床數控化改造的必要性 3
2 普通車床數控改造的可行性論證
2.1 車床的數控改造 4
2.2可行性論證 7
3 設計方案
3.1總體設計方案的確定 8
3.2橫向進給伺服系統機械部分的計算與校核 10
3.2.1 選擇脈沖當量 11
3.2.2計算切削 11
3.2.3滾珠絲桿螺母副的計算與選型 12
3.2.4齒輪傳動比的計算 16
3.2.5步進電機的計算,校核與選型 17
4 數控系統硬件電路設計
4.1數控系統基本硬件組成 22
4.2單片機控制系統的設計 24
4.2.1 硬件電路的組成 24
4.2.2機械控制系統原理及電路設計總結 26
4.3數控車床數控系統軟件的設計 29
參考文獻 34 ...
